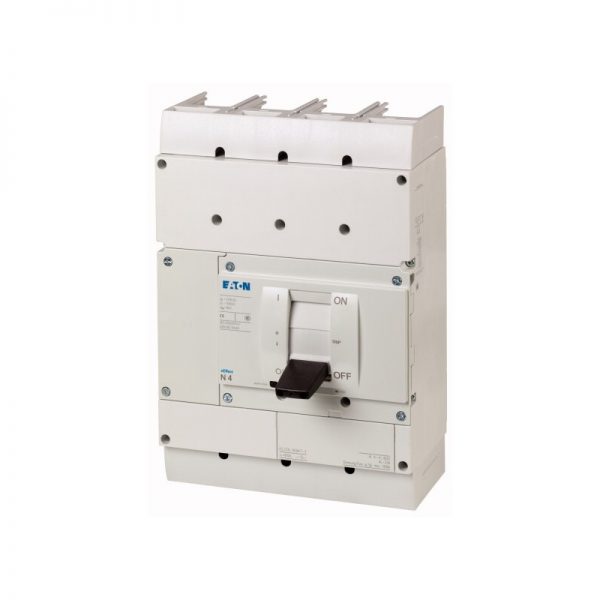

Interruptor seccionador N, 4P 800A, 1000VDC

Int. seccionador tipo N, 4P 800A, 1000VDC

Código: 119890 Categoría:
Ver carrito

Descripción

Interruptor-seccionador 4p 800A 1000VDC
Interruptores-seccionadores N..DC en la versión especial de hasta 1500 V DC puede ser utilizado en 1 o 2 polos. El cumplir con las propiedades de aislamiento, incluso para la puesta a tierra de las redes de TI. Los accesorios, tales como el puente de los kits, terminales de conexión y de la puerta de acoplamiento giratorio asas de habilitar la instalación individual en los más variados sistemas de distribución. Interruptores auxiliares, voltaje de prensa y operadores remotos facilitar la señalización y automatización. Notas: interruptor principal entre sus características positivas de la unidad de acuerdo a la norma IEC/EN 60204 und VDE 0113. Aislar características según IEC/EN 60947-3 y VDE 0660. Tipo de Terminal: una serie es necesaria una conexión de 2 polos de conmutación de acuerdo con lo especificado posibilidades de conexión. Ver accesorios puente de kits. El interruptor no se puede combinar con el plug-in / unidades desmontables y / o conexión en la parte trasera.

Programa de entrega

Gama de productos
Interruptores-seccionadores
Función de protección
Los seccionadores/interruptores principales
Aplicaciones fotovoltaicas
Gama de productos
DC interruptores-seccionadores
Campo de aplicación
La utilidad de los edificios
Áreas abiertas
Parte no.
N DC…
Norma/Autorización
IEC
Voltaje de operación nominal
Mil
Tipo de instalación
Fijo
Tamaño de construcción
N4
Descripción
IEC/EN 60947-3
CCC China Obligatorio Certificado
Interruptor principal características, incluyendo la tracción positiva a la norma IEC/EN 60204 y VDE 0113.
Aislar las características de la norma IEC/EN 60947-3 y VDE 0660.
N interruptores-seccionadores pueden, además, ser combinado con NZM…-XU, NZM…-XA derivación de prensa y contactos auxiliares, así como con NZM…-XR… operador remoto.
Para DC de conmutación, los 4 contactos deben conectarse en serie. Consulte la información sobre puente de los accesorios del kit.
Se suministra como estándar: conexión de Tornillo; caja de terminales opcional.
Cuando se trabaja con puesta a tierra de sistemas (por ejemplo,), la instalación debe asegurarse de que una doble falla a tierra será imposible.
El interruptor no se puede combinar con el plug-in/unidades desmontables y/o conexión en la parte trasera.
N4-4-…-S15-DC alimentador de unidad y outgoer de la parte inferior solamente.
Opciones de conexión
1230DRW-12061230DRW-12071230DRW-13351230DRW-13361230DRW-13341230DRW-1209
Número de polos
4-polo básico del dispositivo, utilizable en 1 polo, o de 2 polos de configuración dependiendo del tipo de conexión
Equipo estándar
Tornillo de conexión
Posiciones del interruptor de
I, +, 0
Corriente nominal = corriente ininterrumpida nominal [In= You]
Ochocientos
Controlar de forma remota / viaje
Operación remota con disparadores shunt / operador remoto
Frecuencia nominal de funcionamiento
DC

Datos técnicos

Interruptores-seccionadores
Voltaje de operación nominal, max. [Ue]
1000 V DC
Nominal de corriente ininterrumpida con terminal de puentesa 40°
Ochocientos
Nominal de corriente ininterrumpida con terminal de puentesa 65°
Ochocientos
Nominal de corriente ininterrumpida con terminal de puentes
Los valores de corriente ininterrumpida nominal a 65 °C incluyen los puentes.
Categoría de utilización
DC-22A
Corriente de operación nominal [Ie]DC 22-A [Ie]
Ochocientos
Corriente de operación nominal [Ie]DC-21B [Ie]
1400 CSA
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1250 V
Temperatura ambienteLa temperatura ambiente, de almacenaje
– 40 – + 70 °C
Temperatura ambienteLa operación
-25 – +70 °C
Nominal de corta duración corriente asignada
t = 0.1 s [Icw]
34 kA
La esperanza de vida, mecánica
Max. frecuencia de operación
60 Ops/h
La esperanza de vida, mecánica [Operaciones]
Diez mil
Vida útil mecánica: de que max. 50 % viaje por derivación/disparador de mínima tensión
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Ronda de conductor de cobreTúnel terminalCadenaDoble agujero
1 x (50 – 240)
2 x (50 – 240) mmDos
Ronda de conductor de cobreTúnel terminalCadena4-agujero
4 x (50 – 240) mmDos
Ronda de conductor de cobreTerminales de tornilloDirecto en el interruptorCadena
1 x (120 – 185)
4 x (50 – 185) mmDos
Ronda de conductor de cobreTerminales de tornilloMódulo de la placa deSolo agujero [min.]
1 x (120 – 300) mmDos
Ronda de conductor de cobreTerminales de tornilloMódulo de la placa deSolo agujero [máx.]
2 x (95 – 300) mmDos
Ronda de conductor de cobreTerminales de tornilloMódulo de la placa deDoble orificio [min.]
2 x (95 – 185) mmDos
Ronda de conductor de cobreTerminales de tornilloMódulo de la placa deDoble orificio [máx.]
4 x (35 – 185) mmDos
Ronda de conductor de cobreTerminales de tornilloConexión de ancho de extensiónConexión de ancho de extensión
4 x 300
6 x (95 – 240) mmDos
Al de los conductores, cable de CuTúnel terminalCadenaDoble agujero
1 x (50 – 240)
2 x (50 – 240) mmDos
Al de los conductores, cable de CuTúnel terminalCadena4-agujero
4 x (25 – 240) mmDos
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
(2x) 10 x 50 x 1.0 mm
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
(2x) 10 x 50 x 1.0 mm
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2x) 10 x 80 x 1,0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Conductor plano terminal [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Conductor plano terminal [máx.]
(2x) 10 x 32 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Módulo de la placa deSolo agujero
(2x) 10 x 50 x 1,0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
(2x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
(2x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2x) 10 x 80 x 1,0 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M10
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
25 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
2 x (50 x 10)
2 x (80 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [min.]
25 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [máx.]
2 x (50 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble agujero
2 x (50 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [min.]
60 x 10 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [máx.]
2 x (10 x 80 mm)

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Ochocientos
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
95 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador (ecl@ss10.0.1-27-37-14-03 [AKF060013])
Versión como interruptor principal
Versión de mantenimiento/servicio interruptor de
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
Versión como interruptor inversor
No
Número de interruptores
Uno
Max. nominal tensión de funcionamiento de la Ue CA
0 V
Voltaje nominal de operación
1000 – 1000 V
Calificación permanente de la actual Iu
Ochocientos
Calificación permanente de la corriente en AC-23, 400 V
0 Un
Calificación permanente de la corriente en AC-21, 400 V
0 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
0 kW
Nominal de corta duración corriente asignada lcw
34 kA
El funcionamiento nominal de alimentación en AC-23, 400 V
0 kW
De conmutación de potencia a 400 V
0 kW
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Número de polos
Cuatro
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
La unidad de Motor integrado
No
Liberación de tensión opcional
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para la planta de montaje
Adecuado para montaje frontal 4-agujero
No
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
Adecuado para el intermedio de montaje
Color del elemento de control
Negro
Tipo de elemento de control
Eje de balancín de la palanca de
Interlockable
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Grado de protección (IP), frente
IP20
Grado de protección (NEMA)

Dimensiones

1230DIM-344
① Golpe de la zona, la separación mínima a otras partes ≧ 260 mm
② La separación Mínima a las partes adyacentes ≧ 15 mm
