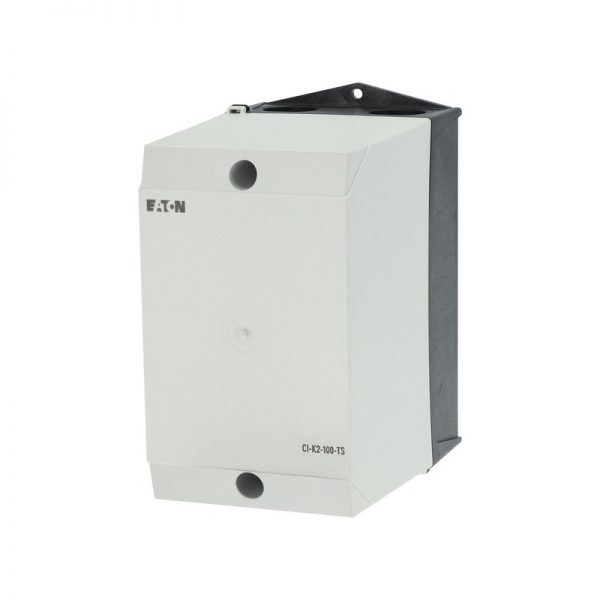

CI-K2-100-TS 206882 0004138001 ELECTRIC Caja Aislante,Guia,100x160x100

CI-K2-100-TS 206882 0004138001 ELECTRIC Caja Aislante,Guia,100x160x100

En stock
Marca: EATON – MOELLER
Disponibilidad:

Caja Aislante,Guia,100x160x100

Código: 206882 Categoría:
Ver carrito

Descripción

Aislamiento del recinto, P=160x100x100mm, +riel de montaje
Aislamiento del recinto, Con riel de montaje IEC/EN 60715, gama de Producto: IC-K pequeños recintos, entornos Básicos, Sola unidad, Grado de Protección: Frontal IP65 IP65, con empuje-a través de la entrada de cables, Material: fibra de Vidrio de policarbonato reforzado, Color: base del Gabinete RAL 9005, el negro, el Operador sólo RAL 7035, gris claro, Descripción: cable de Métrica entrada nocauts parte superior, inferior y en la parte posterior de la placa, cable de Control de entrada, Indicador de la lámpara L‐… puede ser montado en base de knock-out M20/M25, entrada de Cable: Empuje-a través de la entrada de cable del diafragma, Dimensiones Ancho: 100 mm, Altura: 160 mm, Profundidad: 100 mm, profundidad de Montaje para carril de montaje de 7.5 mm de altura: 73 mm, Normas: IEC/EN 60529, DIN EN 62208

Programa de entrega

Gama de productos
CI-K pequeños recintos
La función básica de
Entornos básicos
La función del producto
CI-K vacía recintos
Sola unidad/unidad Completa
Sola unidad
Grado de Protección
Frontal IP65
IP65, con empuje-a través de la entrada de cable
Grado de Protección
Frontal IP65
IP65, con empuje-a través de la entrada de cable
Material
Reforzada con fibra de vidrio de policarbonato
Color
La base del gabinete RAL 9005 negro
El operador sólo RAL 7035, gris claro
Descripción
Métrica entrada de cable nocauts parte superior, inferior y en la parte de atrás de la placa de
Control de entrada de cable
Indicador de la lámpara L‐… puede ser montado en base de knock-out M20/M25
Entrada de Cable
Empuje a través de la entrada de cable del diafragma
Dimensiones
Ancho
100 mm
Altura
160 mm
Profundidad
100 mm
Dimensiones
461N004
Gabinete de profundidad
La leyenda de la gráfica
Dimensiones de la parte superior:
Profundidad de montaje con placa de montaje
Profundidad de montaje para carril de montaje de 7.5 mm de altura
Profundidad de montaje para carril de montaje de 15 mm de altura
Gabinete de profundidad
461N005
Profundidad de montaje para carril de montaje de 7.5 mm de altura
73 mm
Características
Con riel de montaje IEC/EN 60715
Notas
M q
Nocauts Nocauts
2 X M25 o empujar-a través de la membrana hasta máx. ⌀ 16 mm 2 x M25 o empujar-a través de la membrana hasta un máx. diámetro de 16 mm y 1 empuje-a través de la membrana hasta un máx. diámetro de 8 mm
T
La placa posterior:
2 x push-a través de la membrana hasta máx. ⌀ 11mm
(no para CI-K2H)

Datos técnicos

General
Normas
IEC/EN 60529
DIN EN 62208
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 – +70
-25 – +40 (con push-a través de la entrada de cable) °C
Grado de Protección
Frontal IP65
IP65, con empuje-a través de la entrada de cable
La pérdida de potenciaMax. radiada de la disipación de calor con sala de montaje, la temperatura del aire ambiente de +20 °C
12.5 W
Características de los materiales
MaterialBase
Reforzada con fibra de vidrio de policarbonato
MaterialCubierta
Reforzada con fibra de vidrio de policarbonato
Tratamiento de superficie
Resistente a la corrosión
ColorBase
RAL 9005 negro (mate)
ColorVivienda de cuerpo
Carcasa RAL 7035, gris claro (matt)
Propiedades de los materiales
EléctricaLa pista de la resistencia
CTI 175 (base, IEC 60112)
CTI 175 (cubierta, IEC 60112)
EléctricaLa resistencia de la superficie a IEC 60093
1 Ω x 10Trece
EléctricaFuerza dieléctrica a IEC 60243-1
30 kV/mm
TérmicaResistente a la temperatura
-40 °C – 120 °C (recinto)
-40 °C – +80 °C (junta)
MecánicaResistencia a los impactos
IK06 según EN 50102
Mecánicamax. asamblea pesosPlaca de montaje
0,7 kg
Mecánicamax. asamblea pesosRiel de montaje
0,7 kg
Resistencia químicaResistente a los productos químicos
La Base, La Tapa
Resistente contra: Ácidos < 10 %, aceite mineral, alcohol, gasolina, grasas, soluciones de sal
Parcialmente resistente a: Ácidos > 10 %, alcohol
No resistente a: álcalis, benceno
Empuje a través de la membrana (CI-K1/CI-K2) y el material de sellado
Resistente contra: Ácidos < 10 %, álcalis, benceno, soluciones de sal
Parcialmente resistente a: Ácidos > 10 %, grasas, benceno
No es resistente a: aceite Mineral, benceno
AtmosféricaAerosol de solución salina
IEC 60068-2-11
AtmosféricaResistencia a los rayos UV
Bajo el escudo de protección
AtmosféricaConsumo de agua según DIN EN ISO 62
0.29 %
Características de combustibilidadGlow wire testCaracterísticas de combustibilidad
960 °C/1mm de espesor (la base, la tapa; glow wire VDE 0471 Parte 2)
650 °C/1mm de espesor (push-a través de la membrana y el material de sellado) VDE 0471 Parte 2)
Características de combustibilidadGlow wire testUL 94
VO/1,5 mm de espesor
Características de combustibilidadGlow wire testUL 94
HB
Características de combustibilidadLibre de halógenos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
12.5 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
Grado de Protección
Frontal IP65
IP65, con empuje-a través de la entrada de cable
Max. radiada de la disipación de calor con sala de montaje, la temperatura del aire ambiente de +20 °C
12.5 W
Características de combustibilidad
960 °C/1mm de espesor (la base, la tapa; glow wire VDE 0471 Parte 2)
650 °C/1mm de espesor (push-a través de la membrana y el material de sellado) VDE 0471 Parte 2)
La pista de la resistencia
CTI 175 (base, IEC 60112)
CTI 175 (cubierta, IEC 60112)
Tratamiento de superficie
Resistente a la corrosión
Resistencia a los impactos
IK06 según EN 50102
Resistente a la temperatura
-40 °C – 120 °C (recinto)
-40 °C – +80 °C (junta)
Resistencia a los rayos UV
Bajo el escudo de protección
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No aplicable.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / carcasa Vacío para las celdas (EC000712)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de Vacío / de la vivienda para los dispositivos de conmutación (ecl@ss10.0.1-27-37-13-01 [AKN343014])
Material de la carcasa
De plástico
Ancho
100 mm
Altura
160 mm
Profundidad
100 mm
Con la cubierta transparente
No
Adecuado para parada de emergencia
Modelo
Montaje en superficie
Grado de protección (IP)
IP65
Grado de protección (NEMA)
Otros

Dimensiones

321X001
