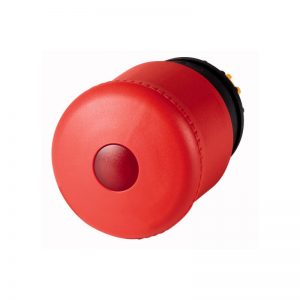

M22-PV/KC11/IY 216525 M22-PV/CKC02/IY EATON ELECTRIC Botonera completa Pulsador de parada de emergencia D 38..
Disponibilidad:
Botonera completa; Pulsador de parada de emergencia; D=38 mm; Desenclavamiento por tracción; 1 NO + 1 NC
- Descripción
- Valoraciones (0)
Descripción
La vivienda, Controlado por pulsadores de parada de emergencia/-botones de parada, en forma de Seta, de 38 mm, No iluminados, Pull-to-función de liberación, 1 NC, 1 N/S, conexión de Tornillo, Rojo, Amarillo
La vivienda, de la gama de Productos: RMQ-Titan, unidad Completa, Diseño: forma de Seta, Diámetro: 38 mm, No iluminados, Pull-to-función de la versión, el tipo de Conexión: conexión de Tornillo, Descripción: a prueba de Manipulaciones según ISO 13850/EN 418, cabeza de Hongo de Color: Rojo, Color de la Carcasa cubre: Amarillo, Grado de Protección: IP66, IP69K, Conexión SmartWire-DT: no, los Contactos N/C = Normalmente cerrado: 1 NC, Contactos N/O = Normalmente abierto: 1 N/S, Contactos, Notas = función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1, Actuador de viaje y la fuerza de accionamiento según DIN EN 60947-5-1, K. 5.4.1: 4.8 mm, recorrido Máximo: mm 5.7, un Mínimo de fuerza para la apertura positiva: N 20, Frontal dimensiones: 35, de las Normas: IEC/EN 60947, VDE 0660, posición de Montaje: Como lo requiere la
Programa de entrega
Gama de productos
RMQ-Titan
La función básica de
La vivienda
Controlado por pulsadores de parada de emergencia/-botones de parada de
Controlado por pulsadores de parada de emergencia/-botones de parada de
Sola unidad/unidad Completa
Unidad completa
Diseño
En forma de seta
Diámetro [⌀]
38 mm
Iluminación
No iluminados
Aprobación
Tire a la función de liberación
Tipo de conexión
Tornillo de conexión
Descripción
A prueba de manipulaciones según ISO 13850/EN 418
Color
Cabeza de hongo
Rojo
Las cubiertas del gabinete
Amarillo
Grado de Protección
IP66, IP69
Conexión SmartWire-DT
no
Contactos
N/C = Normalmente cerrado
1 NC
N/S = Normalmente abierto
1 N/S
Notas
= función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1Actuador de viaje y la fuerza de accionamiento según DIN EN 60947-5-1, K. 5.4.1
[mm]
4.8
Máxima de desplazamiento [mm]
5.7
La fuerza mínima para la apertura positiva [ N]
Veinte
Contacto secuencia
Frente a las dimensiones
Treinta y cinco
Datos técnicos
General
Normas
IEC/EN 60947
VDE 0660
VDE 0660
La esperanza de vida, mecánica [Operaciones]
> 0,1 x 10Seis
Frecuencia de operación [Operaciones/h]
≦ 600
La fuerza de accionamiento
≦ 50 n
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Grado de Protección
IP66, IP69
Temperatura ambienteAbierto
-25 – +70 °C
Posición de montaje
Como se requiere
Mecánica de resistencia a los golpes
Cinquenta
Duración de la descarga, 11 ms
Sinusoidal
de acuerdo con IEC 60068-2-27 g
Duración de la descarga, 11 ms
Sinusoidal
de acuerdo con IEC 60068-2-27 g
envío de clasificación
DNV
GL
LR
GL
LR
Contactos
Nominal condicional de la corriente de cortocircuito [Iq]
1 kA
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
6 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.11 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / dispositivos de circuito de Control de combinación en el gabinete (EC000225)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma / Comando y el dispositivo de alarma de combinación en la vivienda (ecl@ss10.0.1-27-37-12-16 [AKF034014])
Número de puestos de mando en la
Uno
Número de botones
Uno
Número de luces indicadoras
Cero
Número de interruptores de llave
Cero
Número de interruptores selectores
Cero
Número de setas en forma de botones
Cero
Adecuado para parada de emergencia
Sí
Clasificados de control de la tensión de alimentación Us AC 50HZ
115 – 500 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
115 – 500 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
24 – 220 V
Color de la tapa de la carcasa
Amarillo
Material de la carcasa
De plástico
Número de contactos contacto normalmente abierto
Uno
Número de contactos contacto normalmente cerrado
Uno
Número de contactos como de cambio de contacto
Cero
Grado de protección (IP)
IP66
Grado de protección (NEMA)
4X
Aprobaciones
Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo 3R, 4X, 12, 13
Dimensiones
