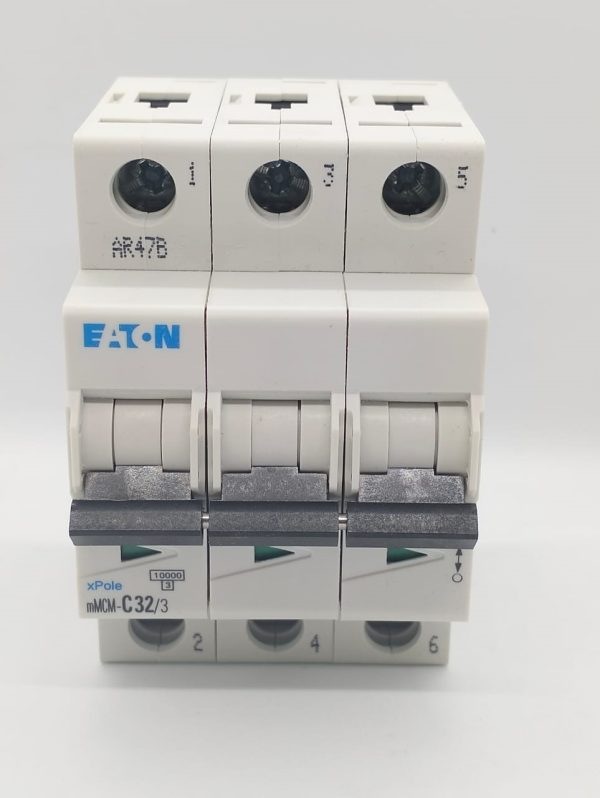

Interruptor Termomagnético para riel DIN 3 X 32A (15KA) mMCM-C32/3 139122

Descripción

Programa de entrega: Función básica Disyuntores miniatura
Número de polos: 3 polos
Característica de disparo: C
Aparamenta de aplicación para aplicaciones residenciales y comerciales
Corriente nominal en A 32
Capacidad de conmutación nominal según IEC/EN 60898-1 Icn kA 10
Gama de productos mMCM

Datos técnicos
Eléctrico
Capacidad de conmutación nominal según IEC/EN 60898-1 Icn kA 10
Tensión nominal de aislamiento Ui V 440
Tensión asignada soportada al impulso Uimp kV 4
esperanza de vida
Operaciones eléctricas ≧ 10000
Operaciones mecánicas ≧ 20000

Referencias
Interruptor auxiliar para instalación posterior ZP-IHK 286052
Contacto de señal de disparo para posterior instalación ZP-NHK 248437
Dispositivo de control remoto y conmutación automática Z-FW/LP 248296
Bloqueo de conmutación Z-IS/SPE-1TE 274418

Mecánico
Dimensión frontal estándar mm 45
Altura del dispositivo mm 80
Montaje Fijación rápida con 3 posiciones de bloqueo para carril DIN IEC/EN 60715
Grado de Protección IP20
Terminales superior e inferior Terminales de boca abierta/levantables
Protección de terminales segura para dedos y manos, DGUV VS3, EN 50274
Espesor del material de la barra colectora mm 0,8 - 2

Verificación del diseño según IEC/EN 61439
Datos técnicos para la verificación del diseño.
Corriente operativa nominal para la disipación de calor especificada En A 32
Disipación de calor por polo, dependiente de la corriente Pvid W 0
Disipación de calor del equipo, dependiente de la corriente Pvid W 12.1
Disipación de calor estática, no dependiente de la corriente Pvs W 0
Capacidad de disipación de calor Pdiss W 0
Temperatura ambiente de funcionamiento mín. ºC -25
Temperatura ambiente de funcionamiento máx. °C 75
lineal, por +1 °C, da como resultado una reducción del 0,5% de la capacidad de carga actual
Verificación del diseño IEC/EN 61439
10.2 Resistencia de materiales y piezas.
10.2.2 Resistencia a la corrosión Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los gabinetes. Cumple con los requisitos de la norma del producto.
10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal. Cumple con los requisitos de la norma del producto.
10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal
y fuego debido a efectos eléctricos internos
Cumple con los requisitos del estándar del producto.
04/11/2022 Eaton 139122 ED2022 V93.0 ES 1 / 2
10.2.4 Resistencia a la radiación ultravioleta (UV) Cumple con los requisitos de la norma del producto.
10.2.5 Elevación No aplica, ya que es necesario evaluar todo el cuadro.
10.2.6 Impacto mecánico No aplica, ya que es necesario evaluar todo el cuadro.
10.2.7 Inscripciones Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de CONJUNTOS No aplica, ya que es necesario evaluar todo el tablero.
10.4 Espacios libres y distancias de fuga Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas No aplica, ya que es necesario evaluar todo el cuadro.
10.6 Incorporación de dispositivos y componentes de conmutación No aplica, ya que es necesario evaluar todo el cuadro.
10.7 Circuitos y conexiones eléctricas internas Es responsabilidad del cuadrista.
10.8 Conexiones para conductores externos Es responsabilidad del cuadrista.
10.9 Propiedades de aislamiento
10.9.2 Rigidez eléctrica en frecuencia industrial Es responsabilidad del cuadrista.
10.9.3 Tensión soportada por impulso Es responsabilidad del cuadrista.
10.9.4 Ensayos de envolventes fabricados con material aislante Es responsabilidad del cuadrista.
10.10 Aumento de temperatura El cuadrista es responsable del cálculo del aumento de temperatura. Eaton lo hará
Proporcionar datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuito Es responsabilidad del cuadrista. Las especificaciones del tablero deben ser
observado.
10.12 Compatibilidad electromagnética Es responsabilidad del cuadrista. Las especificaciones del tablero deben ser
observado.
10.13 Función mecánica El dispositivo cumple con los requisitos, siempre que la información en las instrucciones
Se observa el folleto (IL).

Datos técnicos ETIM 5.0
Disyuntores y fusibles (EG000020) / Disyuntor miniatura (MCB) (EC000042)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Instalación eléctrica, dispositivo / Sistema de disyuntor miniatura (MCB) / Disyuntor miniatura (MCB) (ecl@ss8-27-14-19-01
[AAB905010])
Característica de liberación C
Número de postes (total) 3
Corriente nominal A 32
Tensión nominal V 230
Poder nominal de corte en cortocircuito EN 60898 kA 10
Poder nominal de corte en cortocircuito IEC 60947-2 kA 0
Tipo de voltaje CA
Clase límite de corriente 3
Frecuencia Hz 50
Conmutación simultánea N-neutro No
Categoría de sobretensión 3
Grado de contaminación 2
Ancho en número de espacios modulares 3
Profundidad incorporada mm 70,5
Posibilidad de equipamiento adicional Sí
Grado de protección (IP) IP20
