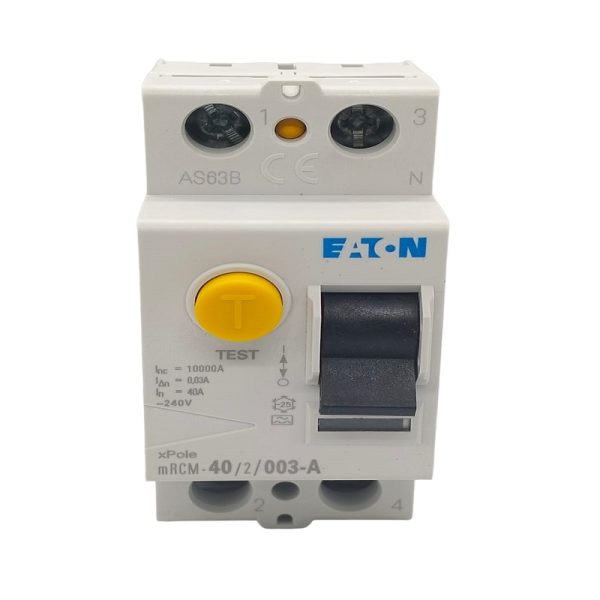

mRCM-40/2/003-A 142757- Disyuntor de corriente residual (RCCB), 40A, 2p, 30mA, tipo A
Disponibilidad:
INTERRUPTOR DIFERENCIAL SUPER-INMUNIZADO 2 X 40 A / 30 MA
- Descripción
- Valoraciones (0)
Descripción
Especificaciones generales
Nombre del producto
Eaton Moeller serie xPole – mRCM RCCB
Número de pieza.
mRCM-40/2/003-A
EAN
4015081394579
Longitud/profundidad del producto
80 milímetros
Altura del producto
71 milímetros
Ancho del producto
35 milímetros
Peso del Producto
0,22 kilogramos
Cumplimientos
Conforme a RoHS
Certificaciones
CEI/EN 61008
Nombre comercial del producto
xPole-mRCM
tipo de producto
RCCB
Subtipo de producto
Ninguno
Programa de entrega
Solicitud
Aparamenta para aplicaciones residenciales y comerciales
xPole – Aparamenta para aplicaciones residenciales y comerciales
xPole – Aparamenta para aplicaciones residenciales y comerciales
Número de polos
bipolar
tiempo de disparo
No retrasado
Clasificación de amperaje
40 A
Resistencia nominal de cortocircuito
10kA
Clasificación de corriente de falla
30mA
Tipo de sensibilidad
Sensible a la corriente de pulso
Corriente soportada al impulso
Parcialmente resistente a sobretensiones 250 A
Tipo
mRCM
Disyuntor de corriente residual, solo para exportación
Tipo A
Disyuntor de corriente residual, solo para exportación
Tipo A
Datos Técnicos – Eléctricos
Tensión nominal de funcionamiento (Ue) – máx.
230 voltios
Tensión nominal de aislamiento (Ui)
440 voltios
Tensión nominal soportada al impulso (Uimp)
4 kilovoltios
Corriente de falla nominal – mín.
0,03 A
Corriente de falla nominal – máx.
0,03 A
Clasificación de frecuencia
50Hz
Clasificación de cortocircuito
63 A (fusible previo máx. admisible)
Tipo de corriente de fuga
A
Capacidad residual nominal de cierre y desconexión
500 A
Sobrecarga admisible del fusible previo – máx.
25 A gG/gL
Corriente nominal soportada de corta duración (Icw)
10kA
Capacidad de sobretensión actual
0,25 kA
Grado de contaminación
2
Datos Técnicos – Mecánico
Ancho en número de espacios modulares
2
Profundidad incorporada
68mm
Método de montaje
Carril DIN
Grado de protección
IP20
Sección transversal del conductor conectable (núcleo sólido) – mín.
1,5 mm²
Sección transversal del conductor conectable (núcleo sólido) – máx.
35mm²
Sección de conductor conectable (multicableado) – mín.
1,5 mm²
Sección de conductor conectable (multicableado) – máx.
16mm²
Verificación del diseño según IEC/EN 61439 – datos técnicos
Corriente operativa nominal para la disipación de calor especificada (In)
40 A
Disipación de calor por polo, en función de la corriente.
0W
Disipación de calor del equipo, dependiente de la corriente.
5,8W
Disipación de calor estática, no dependiente de la corriente.
0W
Capacidad de disipación de calor
0W
Temperatura ambiente de funcionamiento – mín.
-25ºC
Temperatura ambiente de funcionamiento – máx.
60ºC
Verificación del diseño según IEC/EN 61439
10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2.3.1 Verificación de la estabilidad térmica de los cerramientos.
Cumple con los requisitos del estándar del producto.
10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal.
Cumple con los requisitos del estándar del producto.
10.2.3.3 Resistir. de aislamiento. estera. a calor/fuego anormal por elección interna. efectos
Cumple con los requisitos del estándar del producto.
10.2.4 Resistencia a la radiación ultravioleta (UV)
Cumple con los requisitos del estándar del producto.
10.2.5 Elevación
No aplicable, ya que es necesario evaluar todo el cuadro.
10.2.6 Impacto mecánico
No aplicable, ya que es necesario evaluar todo el cuadro.
10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de los conjuntos
No aplicable, ya que es necesario evaluar todo el cuadro.
10.4 Espacios libres y distancias de fuga
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No aplicable, ya que es necesario evaluar todo el cuadro.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplicable, ya que es necesario evaluar todo el cuadro.
10.7 Circuitos y conexiones eléctricas internas
Es responsabilidad del cuadrista.
10.8 Conexiones para conductores externos
Es responsabilidad del cuadrista.
10.9.2 Rigidez eléctrica a frecuencia industrial
Es responsabilidad del cuadrista.
10.9.3 Tensión soportada de impulso
Es responsabilidad del cuadrista.
10.9.4 Ensayos de envolventes fabricadas con material aislante.
Es responsabilidad del cuadrista.
10.10 Aumento de temperatura
El cuadrista es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuito
Es responsabilidad del cuadrista. Deben observarse las especificaciones del cuadro.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben observarse las especificaciones del cuadro.
10.13 Función mecánica
El dispositivo cumple los requisitos siempre que se respeten las indicaciones del folleto de instrucciones (IL).
Información adicional
Características
Posibilidad de equipamiento adicional
Disyuntores de corriente residual sólo para exportación
Disyuntores de corriente residual sólo para exportación
Equipado con:
Dispositivo de enclavamiento
Características especiales
La temperatura máxima de funcionamiento es de 60 °C: a partir de 40 °C, la temperatura máxima. La corriente continua permitida disminuye un 2,5 % por cada 1 °C.
Usado con
Disyuntor de corriente residual, solo para exportación
Tipo A
mRCM
Tipo A
mRCM
DATOS TÉCNICOS ETIM 9.0
Disyuntores y fusibles (EG000020) / Interruptor automático de corriente residual (RCCB) (EC000003)
Tecnología electrónica, de automatización y de mando de procesos / Instalación eléctrica, equipo / Interruptor de corriente de defecto / Interruptor de corriente de defecto (ecl@ss13-27-14-22-01 [AAB906019])
Número de polos
2
Tensión nominal
230 voltios
Corriente nominal
40 A
Corriente de falla nominal
0,03 A
Tensión nominal de aislamiento Ui
440 voltios
Tensión nominal soportada al impulso Uimp
4 kilovoltios
Pérdida de potencia
W.
Método de montaje
Carril DIN
Tipo de corriente de fuga
A
Protección selectiva
No
Disparo retardado de corta duración
No
Capacidad de corte en cortocircuito (Icw)
10kA
Capacidad de sobretensión actual
0,25 kA
Tipo de voltaje
C.A.
Con dispositivo de enclavamiento
Sí
Frecuencia
50Hz
Posibilidad de equipamiento adicional
Sí
Grado de protección (IP)
IP20
Ancho en número de espacios modulares
2
Profundidad incorporada
68mm
Temperatura ambiente durante el funcionamiento
-25 – 60°C
Grado de contaminación
2
Sección de conductor conectable multicableado
1,5 – 16 mm²
Sección de conductor conectable de núcleo macizo
1,5 – 35 mm²
Número RAL (similar)
7035
A prueba de explosiones
No
