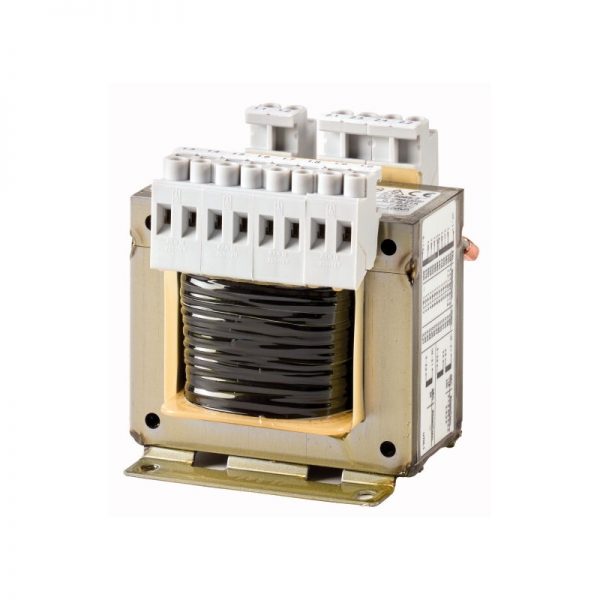

UTI0,315-115 206925 UTIP32-AI EATON ELECTRIC Transformador de mando 315 VA Monofásico Primario: 208-600 V Se..

UTI0,315-115 206925 UTIP32-AI EATON ELECTRIC Transformador de mando 315 VA Monofásico Primario: 208-600 V Se..

En stock
Marca: EATON – MOELLER
Disponibilidad:

Transformador de mando; 315 VA; Monofásico; Primario: 208-600 V; Secundario: 2×115 V

Código: 206925 Categoría:
Ver carrito

Descripción

Transformador de Control, 0.315 kVA, tensión Nominal de entrada tensión de 208 – 600 V, tensión Nominal de salida 2 x 115 V
Transformador de Control, gama de Productos: de una Sola fase de la infección urinaria multi-bobinado de transformadores de corriente de entrada voltaje: 208 – 600 V, tensión Nominal de salida: 2 x 115 V, potencia Nominal: 0.315 kVA, Grado de Protección: IP00, Normas Construido y probado para: (universal) de control, el aislamiento y la seguridad de los transformadores para, VDE LAS 0550, IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Parte 2-2/2-6 (transformador de seguridad), VDE 0570 Parte 2-4 (transformador de aislamiento), Adecuado para el uso para: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100, Parte 410

Programa de entrega

Gama de productos
De una sola fase de la infección urinaria multi-bobinado de transformadores
Tensión nominal de entrada tensión de
208 – 600 V
Tensión nominal de salida
2 x 115 V
Potencia nominal
0.315 kVA
Cu factor de
1,10 kg
Notas

Los transformadores de la infección urinaria son adecuados para uso en circuitos de control a la norma IEC/EN 60204 o VDE 0113.



Transformador-circuito de protección con interruptor de →#088907

Datos técnicos

General
NormasConstruido y probado para
(universal) de control, el aislamiento y la seguridad de los transformadores para
VDE las 0550
IEC/EN 61558-2-2/2-4/2-6
VDE 0570 Parte 2-2/2-6 (transformador de seguridad)
VDE 0570 Parte 2-4 (transformador de aislamiento)
NormasConveniente para el uso a
IEC/EN 60204-1, ÖVE-EN 13
VDE 0113, VDE 0100, Parte 410
Temperatura ambiente
-25 – 40
Características
Terminaciones
Clase de aislamiento
B
Frecuencia nominal
50 – 60 Hz
Primaria tocar
± 20 %
Grado de Protección
IP00
Devanados separados
Totalmente vacío impregnado
Aislamiento reforzado
Deber de calificación del factor de
100 % DF
Características eléctricas
Nota
Lo siguiente se aplica para la no-pérdida de carga, corto circuito loss (pérdidas de cobre), de corto circuito tensión y los valores de eficiencia: todos los detalles se refieren a una temperatura de 20 °C
Peso Total
4.3 kg
Pérdidas sin carga
15 W
Corto-circuito pérdidas
23 W
Cortocircuito voltaje
5 %
La eficiencia
0.892

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
38 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Un control de fase del transformador (EC002486)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Transformador, convertidor, la bobina / de Control / transformador de Un control de fase del transformador (ecl@ss10.0.1-27-03-13-02 [AAB620015])
Construido como transformador de seguridad
Construido como transformador de aislamiento
Construido como el ahorro de energía del transformador
No
Tensión primaria 1
208 – 600 V
Tensión primaria 2
0 – 0 V
Tensión primaria 3
0 – 0 V
Tensión primaria 4
0 – 0 V
Tensión primaria 5
0 – 0 V
Tensión primaria 6
0 – 0 V
Tensión primaria 7
0 – 0 V
Tensión primaria 8
0 – 0 V
Tensión primaria 9
0 – 0 V
Tensión primaria 10
0 – 0 V
El voltaje secundario 1
115 – 115 V
El voltaje secundario 2
115 – 115 V
El voltaje secundario 3
0 – 0 V
La tensión secundaria 4
0 – 0 V
El voltaje secundario 5
0 – 0 V
El voltaje secundario 6
0 – 0 V
La tensión secundaria 7
0 – 0 V
El voltaje secundario 8
0 – 0 V
El voltaje secundario 9
0 – 0 V
El voltaje secundario 10
0 – 0 V
La potencia aparente nominal
315 VA
Tipo de material aislante acc. IEC 85
B
Corto-circuito a prueba de
No
Relación de corto circuito tensión
5 %
Ancho
121 mm
Altura
119 mm
Profundidad
88 mm
Grado de protección (IP)
IP00
Anillo de núcleo
No
Adecuado para el montaje en PCB
No
Modular versión
No
Material Conductor
Cobre

Aprobaciones

Normas De Producto
UL 506; UL5085-1; UL 5085-2; CSA-C22.2 Nº 66; CSA-C22.2 Nº de 66,1-06; CSA-C22.2 Nº 66.2-06; IEC/EN 61558-2-2; marcado CE
UL File No.
E167225
UL Categoría de Control No.
XPTQ2, XPTQ8
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
América Del Norte Certificación
Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP00, UL/CSA Tipo: –

Dimensiones

390X275
Us= Tensión secundaria
① El Máximo espacio requisito
② Con UTI0,1 conexión a Tierra en la parte inferior
