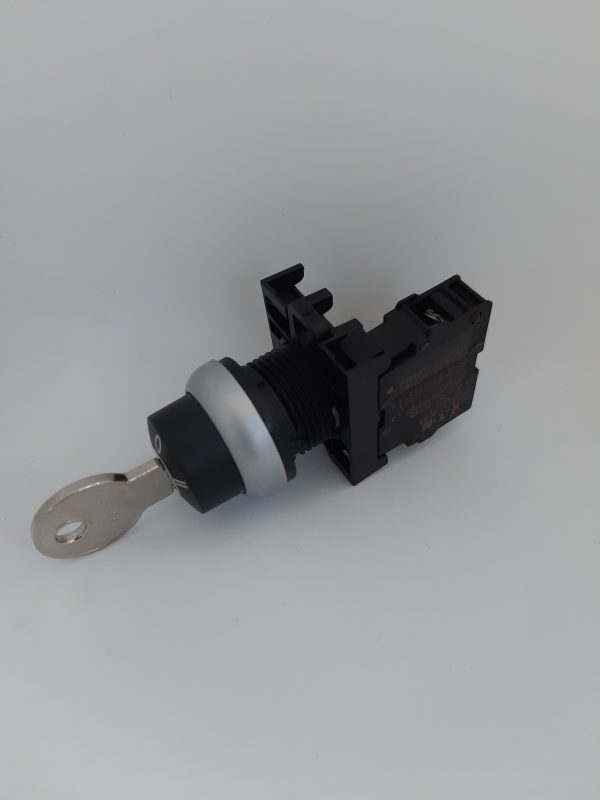

M22-WRS3/K20 210069 SELECTOR DE 3 POSICIONES CON LLAVE CON RETORNO AL CENTRO 2NA
Disponibilidad:
Selector 3 posiciones con llave con retorno al centro 2NA
- Descripción
- Valoraciones (0)
Descripción
Deliveryprogram
| Product range | RMQ-Titan | ||
| Basic function | Key-operated buttons | ||
| Single unit/Complete unit | Single unit | ||
| Design | Key operated | ||
| maintained | |||
| Function: | |||
| 60° 60° | |||
| Not suitable for master key systems | |||
| 3 positions | |||
| Keywithdrawableinposition | |||
| I | |||
| 0 | |||
| II | |||
| Degree of Protection | IP66 | ||
| Front ring | Bezel: titanium | ||
| Connection to SmartWire-DT | Yes, with SWD-RMQ connections | ||
| ActuatortravelandactuationforceasperDINEN60947-5-1, K.5.4.1 | |||
| Minimum force for positive opening | N | 0 | |
| Front dimensions | 29,7 | ||
| Instructions | Stay-put/spring-return function, can be changed with coding parts M22-XC-Y Key withdraw convertible with coding adapters M22-XC-… with plunger bridge for the middle contact | ||
| Information about equipment supplied | With 1 key |
Technicaldata
General
| Standards | IEC/EN 60947 VDE 0660 | ||
| Lifespan, mechanical | Operations | x 106 | > 0.1 |
| Operating frequency | Operations/h | 100 | |
| Operating torque | Nm | 0.5 | |
| Climatic proofing | Damp heat, constant, to IEC 60068-2-78 Damp heat, cyclic, to IEC 60068-2-30 | ||
| Degree of Protection | IP66 | ||
| Ambient temperature | |||
| Open | °C | -25 – +70 | |
| Mounting position | As required | ||
| Mechanical shock resistance | g | 30
Shock duration 11 ms Sinusoidal according to IEC 60068-2-27 |
DesignverificationasperIEC/EN61439
| Technical data for design verification | |||
| Rated operational current for specified heat dissipation | In | A | 0 |
| Heat dissipation per pole, current-dependent | Pvid | W | 0 |
| Equipment heat dissipation, current-dependent | Pvid | W | 0 |
| Static heat dissipation, non-current-dependent | Pvs | W | 0 |
05/25/2017 1 / 3
| Heat dissipation capacity | Pdiss | W | 0 |
| Operating ambient temperature min. | °C | -25 | |
| Operating ambient temperature max. | °C | 70 | |
| IEC/EN 61439 design verification | |||
| 10.2 Strength of materials and parts | |||
| 10.2.2 Corrosion resistance | Meets the product standard’s requirements. | ||
| 10.2.3.1 Verification of thermal stability of enclosures | Meets the product standard’s requirements. | ||
| 10.2.3.2 Verification of resistance of insulating materials to normal heat | Meets the product standard’s requirements. | ||
| 10.2.3.3 Verification of resistance of insulating materials to abnormal heat and fire due to internal electric effects | Meets the product standard’s requirements. | ||
| 10.2.4 Resistance to ultra-violet (UV) radiation | Please enquire | ||
| 10.2.5 Lifting | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.2.6 Mechanical impact | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.2.7 Inscriptions | Meets the product standard’s requirements. | ||
| 10.3 Degree of protection of ASSEMBLIES | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.4 Clearances and creepage distances | Meets the product standard’s requirements. | ||
| 10.5 Protection against electric shock | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.6 Incorporation of switching devices and components | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.7 Internal electrical circuits and connections | Is the panel builder’s responsibility. | ||
| 10.8 Connections for external conductors | Is the panel builder’s responsibility. | ||
| 10.9 Insulation properties | |||
| 10.9.2 Power-frequency electric strength | Is the panel builder’s responsibility. | ||
| 10.9.3 Impulse withstand voltage | Is the panel builder’s responsibility. | ||
| 10.9.4 Testing of enclosures made of insulating material | Is the panel builder’s responsibility. | ||
| 10.10 Temperature rise | Not applicable. | ||
| 10.11 Short-circuit rating | Is the panel builder’s responsibility. The specifications for the switchgear must be observed. | ||
| 10.12 Electromagnetic compatibility | Is the panel builder’s responsibility. The specifications for the switchgear must be observed. | ||
| 10.13 Mechanical function | The device meets the requirements, provided the information in the instruction leaflet (IL) is observed. |
TechnicaldataETIM6.0
| Low-voltage industrial components (EG000017) / Front element for selector switch (EC000222) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for selector switches (ecl@ss8.1-27-37-12-13
[AKF031011]) |
|||
| Number of switch positions | 3 | ||
| Type of control element | Key | ||
| Suitable for illumination | No | ||
| Colour control element | Black | ||
| Colour indicator light cap | Not applicable | ||
| Construction type lens | Round | ||
| Hole diameter | mm | 22.5 | |
| Width opening | mm | 0 | |
| Height meter opening | mm | 0 | |
| Switching function latching | Yes | ||
| Spring-return | No | ||
| Degree of protection (IP), front side | IP66 | ||
| With front ring | Yes | ||
| Material front ring | Plastic | ||
| Colour front ring | – | ||
Approvals
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 012528 |
05/25/2017 2 / 3
Dimensions
| Individual lock mechanism |
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | UL/CSA Type 3R, 4X, 12, 13 |
Additionalproductinformation(links)
| IL04716002Z(AWA1160-1745)RMQ-TitanSystem | |
| IL04716002Z (AWA1160-1745) RMQ-Titan System | ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL04716002Z2017_01.pdf |
Adaptador de fijación
Referencia M22-A
Código 216374
Para elementos de contacto M22-(C)K… y elementos LED M22-(C)LED…
Números de orden en el adaptador de fijación
Gama de productos
| Adaptador de fijación (fijación frontal) para 3 elementos de contacto/LED
Para elementos de contacto M22-(C)K… y elementos LED M22(C)LED… Números de orden en el adaptador de fijación |
|||
| Fijación | Fijación frontal | ||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | – | ||
| A = Contacto de apertura | – | ||
| Asignación | |||
| Para 1 elemento de función M22-SWD-K… o elemento de LED
M22-SWD-LED… Adicionalmente posibilidad de 1 o 2 elementos de contacto M22K.. Número de orden en el adaptador de fijación. |
|||
| Nota para el encabezamiento
Definición del adaptador de fijación con números de referencia seg x = Número de orden en el adaptador de fija y = Número de función en el elemento de contacto |
ún EN 50013
ción |
||
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 |
Circuitos de corriente
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión | |||
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
| Elementos de contacto |
Generalidades
| Normas y disposiciones | IEC/EN 60947
VDE 0660 |
||
| Posición de montaje | Cualquiera |
Condiciones ambientales mecánicas
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Condiciones ambientales climáticas | |||
| Temperatura ambiente de servicio (IEC 60068-2) | °C | + 70 | |
| Elemento de función | |||
| Fijación | Fijación frontal | ||
| Espacio interior y colocación exterior protegida |
Dimensiones
| Adaptador de fijación |
Contact de cierre,Front
Referencia M22-K10
Código 216376
Conecta con los contactos principales.
Realiza funciones de indicación y enclavamiento.
Gama de productos
| (2 niveles como máximo) | |||
| Contacto individual | |||
| combinable con | NZM1(-4), 2(-4), 3(-4), 4(-4)
PN1(-4), 2(-4), 3(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4) |
||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | 1 C | ||
| A = Contacto de apertura | – | ||
| Símbolos para esquemas | |||
| aplicable para | NZM1(-4), 2(-4), 3(-4), 4(-4)
N(S)1(-4), 2(-4), 3(-4), 4(-4) |
| Símbolos para esquemas | |||
| Fijación | Fijación frontal | ||
| Técnica de conexión | Bornes roscados | ||
| Símbolos para esquemas | |||
| Diagrama de carrera de conexión, carrera en combinación con elemento frontal | |||
| Asignación | |||
| Notas
Se puede engatillar en el interruptor: • NZM1: 1 contacto auxiliar normal • NZM2: hasta 2 contactos auxiliares normales M22#(C)K… • NZM3: hasta 3 contactos auxiliares normales M22#(C)K… • NZM4: hasta 3 contactos auxiliares normales M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. Identificación en el interruptor: HIN En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con contactos individuales. NZM2: La posición de montaje izquierda del contacto auxiliar normal sólo puede equiparse con un contacto individual. NZM3: Todas las posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con un contacto individual. NZM4: La posición de montaje derecha del contacto auxiliar normal sólo puede equiparse con un contacto individual. |
|||
| Notas
Se puede engatillar en el interruptor: • NZM1 – 1 contacto auxiliar señalizador de disparo • NZM2 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM3 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM4 – hasta 2 contactos auxiliares señalizadores de disparo M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. No conexión con interruptores-seccionadores PN… |
|||
| Identificación en el interruptor: HIA Código en el bloque FI: HIAFI.
Al utilizar contactos auxiliares indicadores de disparo en bloques FI, el contacto de apertura trabaja como contacto de cierre y el contacto de cierre como contacto de apertura. En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contactos individuales. NZM3: Todas las posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contacto individual. |
|||
| Nota para el encabezamiento
x = Número de orden en el adaptador de fijación y = Número de función en el elemento de contacto Definición: definición del adaptador de fijación con números de referencia según EN 50013 |
|||
| Intensidad asignada de empleo | Ie | A | |
| AC-15 |
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Fuerza de accionamiento | N | 5 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Almacenaje | °C | – 40 – + 80 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 | |
| Secciones de conexión | mm² | ||
| Flexible con terminal | 2
mm |
0,5 – 1,5 |
Circuitos de corriente
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión | |||
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
Contacto auxiliar
| Tensión asignada de empleo | Ue | V | |
| Tensión asignada de empleo | Ue | V AC | 500 |
| Tensión asignada de empleo | Ue | VDC | 220 |
| al aire | Ith = Ie | S | 4 |
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Protección contra cortocircuitos | |||
| max. protección fusibles | A gG/gL | 10 | |
| Pequeño interruptor automático máx. | S | PKZM0-10/FAZ-B6 | |
| Secciones de conexión | mm² | ||
| Rígido o flexible con terminal | 2
mm |
1 × (0.75 – 2.5)
2 × (0.75 – 2.5) |
|
| AWG | 1 x (18 – 14)
2 x (18 – 14) |
||
| UL/CSA | |||
| Intensidad asignada de empleo | Ie | A | 10 A … 600 V AC
1 A – 250 V DC |
| Pilot Duty | A600/P300
más de 300 V AC de la misma polaridad |
||
| Espacio interior y colocación exterior protegida |
Dimensiones
| Pulsador con M22-(C)K…
Pulsador con M22-(C) LED…+ M22-XLED… |
DATASHEET – M22-XC-Y
Coding part
Referencia M22-XC-Y
Catalog No. 216407
Alternate Catalog M22-XC-YQ
No.
Delivery program
| Accessories | Coding kit | ||
| Basic function accessories | Coding kit | ||
| Function | For converting between stay-put and spring-return function | ||
| Not for key-operated button for master key systems | |||
| Connection to SmartWire-DT | no | ||
| For use with | All selector switch actuators All key-operated actuators | ||
| Technical data
General |
|||
| Ambient temperature | |||
| Open | °C | -25 – +70 |
Design verification as per IEC/EN 61439
| Datos técnicos para la verificación del diseño | |||
| Intensidad asignada de empleo para disipación térmica específica | In | A | 0 |
| Disipación térmica por polo, en función de la intensidad | Pvid | W | 0 |
| Disipación térmica del equipo, en función de la intensidad | Pvid | W | 0 |
| Disipación térmica estática, en función de la intensidad | Pvs | W | 0 |
| Capacidad de disipación térmica | Pdiss | W | 0 |
| Temperatura ambiente mínima de funcionamiento | °C | -25 | |
| Temperatura ambiente máxima de funcionamiento | °C | 70 | |
| Verificación de diseño IEC / EN 61439 | |||
| 10.2 Resistencia de materiales y piezas | |||
| 10.2.2 Resistencia a la corrosión | Cumple con los requisitos de la norma del producto. | ||
| 10.2.3.1 Verificación de la estabilidad térmica de los armarios | Cumple con los requisitos de la norma del producto. | ||
| 10.2.3.2 Verificación de la resistencia de los materiales aislantes en condiciones de calor normales | Cumple con los requisitos de la norma del producto. | ||
| 10.2.3.3. Verificación de la resistencia de los materiales aislantes al calor excesivo y al fuego debido a los efectos eléctricos internos | Cumple con los requisitos de la norma del producto. | ||
| 10.2.4 Resistencia a radiación ultravioleta (UV) | Por favor, pregunte. | ||
| 10.2.5 Elevación | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.2.6 Impacto mecánico | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.2.7 Inscripciones | Cumple con los requisitos de la norma del producto. | ||
| 10.3 Grado de protección de montajes | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.4 Distancias de separación y fuga | Cumple con los requisitos de la norma del producto. | ||
| 10.5 Protección contra descargas eléctricas | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.6 Incorporación de dispositivos y componentes de conmutación | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.7 Conexiones y circuitos eléctricos internos | Es responsabilidad del cuadrista. | ||
| 10.8 Conexiones de conductores externos | Es responsabilidad del cuadrista. | ||
| 10.9 Propiedades de aislamiento | |||
| 10.9.2 Resistencia eléctrica de frecuencia de alimentación | Es responsabilidad del cuadrista. | ||
| 10.9.3 Tensión de impulso soportada | Es responsabilidad del cuadrista. | ||
| 10.9.4 Pruebas de armarios hechos de material aislante | Es responsabilidad del cuadrista. | ||
| 10.10 Aumento de la temperatura | No se aplica. | ||
| 10.11 Resistencia a los cortocircuitos | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. |
03/09/2023 Eaton 216407 ED2022 V93.0 EN 1 / 2
| 10.12 Compatibilidad electromagnética | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. | ||
| 10.13 Función mecánica | El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL). |
Technical data ETIM 7.0
| Conmutadores en baja tensión (EG000017) / Accesorios para paneles de control (E | C002024) | ||
| Tipo de accesorio eléctrico | Otros | ||
| Tipo de accesorio mecánico | Otros | ||
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
Valoraciones
No hay valoraciones aún.
