M22-DP-G/K11 910007 BOTON PULSADOR TIPO HONGO VERDE CON NA+NC
Disponibilidad:

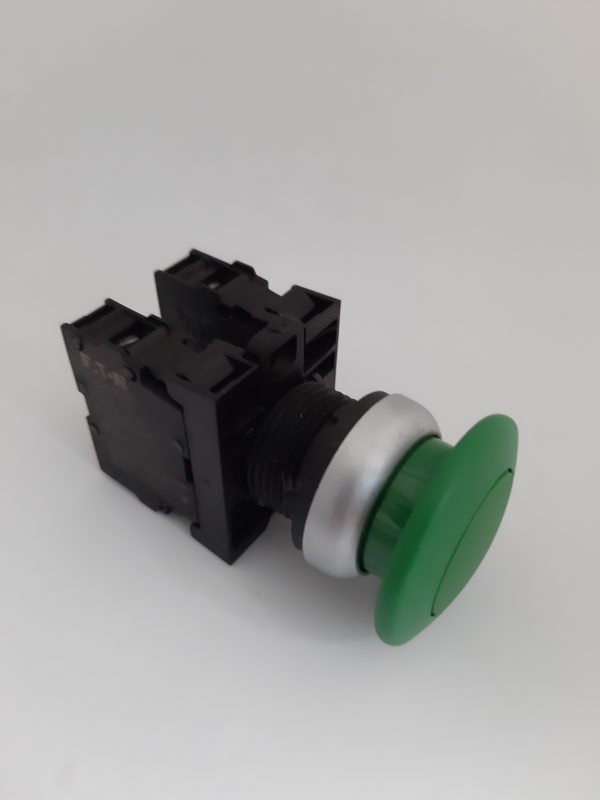

Botón pulsador tipo hongo verde con NA+NC
- Descripción
- Valoraciones (0)
Descripción
DATASHEET – M22-DP-G
Mushroom actuator, RMQ-Titan, Mushroom, momentary, Mushroom green, green, Blank, Bezel: titanium
Part no. M22-DP-G
Catalog No. 216716
Alternate Catalog M22-DP-GQ
No.
EL-Nummer 4355329
(Norway)
Delivery program
| Product range | RMQ-Titan | ||
| Basic function | Mushroom-headed pushbutton | ||
| Mounting hole diameter | ⌀ | mm | 22.5 |
| Single unit/Complete unit | Single unit | ||
| Design | Mushroom | ||
| momentary | |||
| Colour | |||
| Mushroom | green | ||
| Mushroom colour | |||
| Button plate | |||
| button plate | green | ||
| Button plate | |||
| Blank | |||
| Degree of Protection | IP66, IP67, IP69 | ||
| Front ring | Bezel: titanium | ||
| Connection to SmartWire-DT | yes
with SWD-RMQ connections |
||
| Function | momentary |
Technical data
General
| Standards | IEC/EN 60947 VDE 0660 | ||
| Lifespan, mechanical | Operations | x 106 | > 5 |
| Operating frequency | Operations/h | ≦ 3600 | |
| Actuating force | n | ≦ 5 | |
| Climatic proofing | Damp heat, constant, to IEC 60068-2-78 Damp heat, cyclic, to IEC 60068-2-30 | ||
| Degree of Protection | IP66, IP67, IP69 | ||
| Ambient temperature | |||
| Open | °C | -25 – +70 | |
| Storage | °C | – 40 – + 80 | |
| Mounting position | As required | ||
| Mechanical shock resistance | g | 30
Shock duration 11 ms Sinusoidal according to IEC 60068-2-27 |
|
| shipping classification | DNV
GL LR |
||
| Low-voltage industrial components (EG000017) / Front element for mushroom push-button (EC001038) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for mushroom push-button actuators
(ecl@ss10.0.1-27-37-12-12 [AKF030014]) |
|||
| Colour button | Green | ||
| Construction type lens | Round | ||
| Diameter cap | mm | 36.5 | |
| Hole diameter | mm | 22.5 | |
| Width opening | mm | 0 | |
| Height opening | mm | 0 | |
| Degree of protection (IP) | IP67/IP69K | ||
| Degree of protection (NEMA) | 4X, 13 | ||
| Type of button | Flat | ||
| Suitable for illumination | No | ||
| With lighting | No | ||
| Supply voltage lamp | V | 0 | |
| Switching function latching | No | ||
| Spring-return | Yes | ||
| With front ring | Yes | ||
Design verification as per IEC/EN 61439
| Technical data for design verification | |||
| Rated operational current for specified heat dissipation | In | A | 0 |
| Heat dissipation per pole, current-dependent | Pvid | W | 0 |
| Equipment heat dissipation, current-dependent | Pvid | W | 0 |
| Static heat dissipation, non-current-dependent | Pvs | W | 0 |
| Heat dissipation capacity | Pdiss | W | 0 |
| Operating ambient temperature min. | °C | -25 | |
| Operating ambient temperature max. | °C | 70 | |
| IEC/EN 61439 design verification | |||
| 10.2 Strength of materials and parts | |||
| 10.2.2 Corrosion resistance | Meets the product standard’s requirements. | ||
| 10.2.3.1 Verification of thermal stability of enclosures | Meets the product standard’s requirements. | ||
| 10.2.3.2 Verification of resistance of insulating materials to normal heat | Meets the product standard’s requirements. | ||
| 10.2.3.3 Verification of resistance of insulating materials to abnormal heat and fire due to internal electric effects | Meets the product standard’s requirements. | ||
| 10.2.4 Resistance to ultra-violet (UV) radiation | Please enquire | ||
| 10.2.5 Lifting | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.2.6 Mechanical impact | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.2.7 Inscriptions | Meets the product standard’s requirements. | ||
| 10.3 Degree of protection of ASSEMBLIES | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.4 Clearances and creepage distances | Meets the product standard’s requirements. | ||
| 10.5 Protection against electric shock | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.6 Incorporation of switching devices and components | Does not apply, since the entire switchgear needs to be evaluated. | ||
| 10.7 Internal electrical circuits and connections | Is the panel builder’s responsibility. | ||
| 10.8 Connections for external conductors | Is the panel builder’s responsibility. | ||
| 10.9 Insulation properties | |||
| 10.9.2 Power-frequency electric strength | Is the panel builder’s responsibility. | ||
| 10.9.3 Impulse withstand voltage | Is the panel builder’s responsibility. | ||
| 10.9.4 Testing of enclosures made of insulating material | Is the panel builder’s responsibility. | ||
| 10.10 Temperature rise | Not applicable. | ||
| 10.11 Short-circuit rating | Is the panel builder’s responsibility. The specifications for the switchgear must be observed. | ||
| 10.12 Electromagnetic compatibility | Is the panel builder’s responsibility. The specifications for the switchgear must be observed. | ||
| 10.13 Mechanical function | The device meets the requirements, provided the information in the instruction leaflet (IL) is observed. |
Technical data ETIM 8.0
| Material front ring | Plastic | ||
| Colour front ring | Chrome | ||
| Suitable for emergency stop | No | ||
| Unlocking method | None |
Approvals
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | UL/CSA Type 3R, 4X, 12, 13 |
Adaptador de fijación
Referencia M22-A
Código 216374
Para elementos de contacto M22-(C)K… y elementos LED M22-(C)LED…
Números de orden en el adaptador de fijación
Gama de productos
| Adaptador de fijación (fijación frontal) para 3 elementos de contacto/LED
Para elementos de contacto M22-(C)K… y elementos LED M22(C)LED… Números de orden en el adaptador de fijación |
|||
| Fijación | Fijación frontal | ||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | – | ||
| A = Contacto de apertura | – | ||
| Asignación | |||
| Para 1 elemento de función M22-SWD-K… o elemento de LED
M22-SWD-LED… Adicionalmente posibilidad de 1 o 2 elementos de contacto M22K.. Número de orden en el adaptador de fijación. |
|||
| Nota para el encabezamiento
Definición del adaptador de fijación con números de referencia seg x = Número de orden en el adaptador de fija y = Número de función en el elemento de contacto |
ún EN 50013
ción |
||
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 |
Circuitos de corriente
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión | |||
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
| Elementos de contacto |
Generalidades
| Normas y disposiciones | IEC/EN 60947
VDE 0660 |
||
| Posición de montaje | Cualquiera |
Condiciones ambientales mecánicas
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Condiciones ambientales climáticas | |||
| Temperatura ambiente de servicio (IEC 60068-2) | °C | + 70 | |
| Elemento de función | |||
| Fijación | Fijación frontal | ||
| Espacio interior y colocación exterior protegida |
Dimensiones
| Adaptador de fijación |
Contact de cierre,Front
Referencia M22-K10
Código 216376
Conecta con los contactos principales.
Realiza funciones de indicación y enclavamiento.
Gama de productos
| (2 niveles como máximo) | |||
| Contacto individual | |||
| combinable con | NZM1(-4), 2(-4), 3(-4), 4(-4)
PN1(-4), 2(-4), 3(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4) |
||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | 1 C | ||
| A = Contacto de apertura | – | ||
| Símbolos para esquemas | |||
| aplicable para | NZM1(-4), 2(-4), 3(-4), 4(-4)
N(S)1(-4), 2(-4), 3(-4), 4(-4) |
| Símbolos para esquemas | |||
| Fijación | Fijación frontal | ||
| Técnica de conexión | Bornes roscados | ||
| Símbolos para esquemas | |||
| Diagrama de carrera de conexión, carrera en combinación con elemento frontal | |||
| Asignación | |||
| Notas
Se puede engatillar en el interruptor: • NZM1: 1 contacto auxiliar normal • NZM2: hasta 2 contactos auxiliares normales M22#(C)K… • NZM3: hasta 3 contactos auxiliares normales M22#(C)K… • NZM4: hasta 3 contactos auxiliares normales M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. Identificación en el interruptor: HIN En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con contactos individuales. NZM2: La posición de montaje izquierda del contacto auxiliar normal sólo puede equiparse con un contacto individual. NZM3: Todas las posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con un contacto individual. NZM4: La posición de montaje derecha del contacto auxiliar normal sólo puede equiparse con un contacto individual. |
|||
| Notas
Se puede engatillar en el interruptor: • NZM1 – 1 contacto auxiliar señalizador de disparo • NZM2 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM3 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM4 – hasta 2 contactos auxiliares señalizadores de disparo M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. No conexión con interruptores-seccionadores PN… |
|||
| Identificación en el interruptor: HIA Código en el bloque FI: HIAFI.
Al utilizar contactos auxiliares indicadores de disparo en bloques FI, el contacto de apertura trabaja como contacto de cierre y el contacto de cierre como contacto de apertura. En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contactos individuales. NZM3: Todas las posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contacto individual. |
|||
| Nota para el encabezamiento
x = Número de orden en el adaptador de fijación y = Número de función en el elemento de contacto Definición: definición del adaptador de fijación con números de referencia según EN 50013 |
|||
| Intensidad asignada de empleo | Ie | A | |
| AC-15 |
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Fuerza de accionamiento | N | 5 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Almacenaje | °C | – 40 – + 80 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 | |
| Secciones de conexión | mm² | ||
| Flexible con terminal | 2
mm |
0,5 – 1,5 |
Circuitos de corriente
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión | |||
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
Contacto auxiliar
| Tensión asignada de empleo | Ue | V | |
| Tensión asignada de empleo | Ue | V AC | 500 |
| Tensión asignada de empleo | Ue | VDC | 220 |
| al aire | Ith = Ie | S | 4 |
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Protección contra cortocircuitos | |||
| max. protección fusibles | A gG/gL | 10 | |
| Pequeño interruptor automático máx. | S | PKZM0-10/FAZ-B6 | |
| Secciones de conexión | mm² | ||
| Rígido o flexible con terminal | 2
mm |
1 × (0.75 – 2.5)
2 × (0.75 – 2.5) |
|
| AWG | 1 x (18 – 14)
2 x (18 – 14) |
||
| UL/CSA | |||
| Intensidad asignada de empleo | Ie | A | 10 A … 600 V AC
1 A – 250 V DC |
| Pilot Duty | A600/P300
más de 300 V AC de la misma polaridad |
||
| Espacio interior y colocación exterior protegida |
Dimensiones
| Pulsador con M22-(C)K…
Pulsador con M22-(C) LED…+ M22-XLED… |
Contact de apertura,Front
Referencia M22-K01
Código 216378
Conecta con los contactos principales.
Realiza funciones de indicación y enclavamiento.
Gama de productos
| (2 niveles como máximo) | |||
| Contacto individual | |||
| combinable con | NZM1(-4), 2(-4), 3(-4), 4(-4)
PN1(-4), 2(-4), 3(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4) |
||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | – | ||
| A = Contacto de apertura | 1 A | ||
| Símbolos para esquemas | |||
| aplicable para | NZM1(-4), 2(-4), 3(-4), 4(-4)
N(S)1(-4), 2(-4), 3(-4), 4(-4) |
| Símbolos para esquemas | |||
| Fijación | Fijación frontal | ||
| Técnica de conexión | Bornes roscados | ||
| Símbolos para esquemas | |||
| Diagrama de carrera de conexión, carrera en combinación con elemento frontal | |||
| Asignación | |||
| Notas
Se puede engatillar en el interruptor: • NZM1: 1 contacto auxiliar normal • NZM2: hasta 2 contactos auxiliares normales M22#(C)K… • NZM3: hasta 3 contactos auxiliares normales M22#(C)K… • NZM4: hasta 3 contactos auxiliares normales M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. Identificación en el interruptor: HIN En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con contactos individuales. |
|||
| NZM2: La posición de montaje izquierda del contacto auxiliar normal sólo puede equiparse con un contacto individual.
NZM3: Todas las posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con un contacto individual. NZM4: La posición de montaje derecha del contacto auxiliar normal sólo puede equiparse con un contacto individual. |
|||
| Notas
Se puede engatillar en el interruptor: • NZM1 – 1 contacto auxiliar señalizador de disparo • NZM2 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM3 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM4 – hasta 2 contactos auxiliares señalizadores de disparo M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. No conexión con interruptores-seccionadores PN… Identificación en el interruptor: HIA Código en el bloque FI: HIAFI. Al utilizar contactos auxiliares indicadores de disparo en bloques FI, el contacto de apertura trabaja como contacto de cierre y el contacto de cierre como contacto de apertura. En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contactos individuales. NZM3: Todas las posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contacto individual. |
|||
| Nota para el encabezamiento
x = Número de orden en el adaptador de fijación y = Número de función en el elemento de contacto Definición: definición del adaptador de fijación con números de referencia según EN 50013 |
|||
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión |
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Fuerza de accionamiento | N | 5 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Almacenaje | °C | – 40 – + 80 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 | |
| Secciones de conexión | mm² | ||
| Flexible con terminal | 2
mm |
0,5 – 1,5 |
Circuitos de corriente
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 4 |
| 230 V | Ie | A | 4 |
| 400 V | Ie | A | 2 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
Contacto auxiliar
| Tensión asignada de empleo | Ue | V | |
| Tensión asignada de empleo | Ue | V AC | 500 |
| Tensión asignada de empleo | Ue | VDC | 220 |
| al aire | Ith = Ie | S | 4 |
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 4 |
| 230 V | Ie | A | 4 |
| 400 V | Ie | A | 2 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Protección contra cortocircuitos | |||
| max. protección fusibles | A gG/gL | 10 | |
| Pequeño interruptor automático máx. | S | PKZM0-10/FAZ-B6 | |
| Secciones de conexión | mm² | ||
| Rígido o flexible con terminal | 2
mm |
1 × (0.75 – 2.5)
2 × (0.75 – 2.5) |
|
| AWG | 1 x (18 – 14)
2 x (18 – 14) |
||
| UL/CSA | |||
| Intensidad asignada de empleo | Ie | A | 10 A … 600 V AC |
| 1 A – 250 V DC | |||
| Pilot Duty | A600/P300
más de 300 V AC de la misma polaridad |
||
| Espacio interior y colocación exterior protegida | |||
Dimensiones
| Pulsador con M22-(C)K…
Pulsador con M22-(C) LED…+ M22-XLED… |
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
Valoraciones
No hay valoraciones aún.
