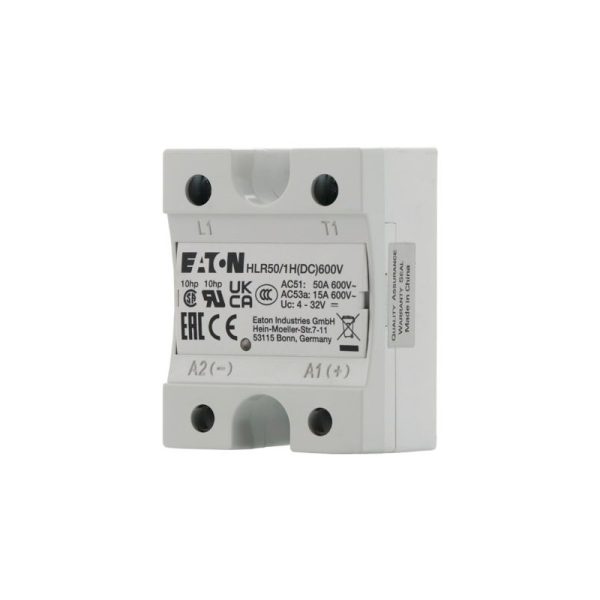

HLR50/1H(DC)600V 360053 EATON ELECTRIC Relé de estado sólido Hockey Puck, 50A, 600V

Especificaciones generales

Nombre del producto

Relé de estado sólido HLR de la serie Eaton Moeller

Nº de pieza

HLR50/1H (DC)600V

Ean

4015081998203

Longitud/profundidad del producto

28,8 milímetros

Altura del producto

58,2 milímetros

Ancho del producto

44,8 milímetros

Peso del producto

0,06 kilogramos

Conformidades

Cumple con RoHS
Marcado CE

Certificaciones

UL 508
después de Cristo
EAC
CCC
N.º de archivo UL: E338590
Nº de archivo CSA: 603498

Nombre comercial del producto

HLR

Tipo de producto

Relé de estado sólido

Subtipo de producto

ninguno

Información general

Grado de protección

IP20

Clasificación de frecuencia

45 Hz – 65 Hz

Posición de montaje

Monte el dispositivo en la orientación especificada y no obstruya el disipador de calor

Número de fases

1

Número de luces piloto

1

Categoría de sobretensión

Iii

Grado de contaminación

2

Tensión nominal de resistencia al impulso (Uimp)

6 kV (1,2/50 μs)

Serie

HLR

Resistencia a los golpes

15/11 g/ms (según EN 50155, EN 61373)

tipo

Relé de estado sólido

Resistencia a las vibraciones

2 g/eje (2-100 Hz, IEC 60068-2-6, EN 50155, EN 61373)

Tipo de voltaje

DC

Características y funciones

Funciones

Conmutación en paso por cero

Tipo de conexión eléctrica para circuito de corriente auxiliar y de control

Conexión de tornillo

Tipo de conexión eléctrica del circuito principal

Conexión de tornillo

Condiciones ambientales climáticas

altitud

9

Temperatura ambiente de almacenamiento – min

-40 °C

Temperatura ambiente de almacenamiento – máx.

100 °C

Prueba climática

95% de humedad relativa sin condensación a 40 °C

Temperatura de funcionamiento – min

-40 °C

Temperatura de funcionamiento – máx.

80 °C

Compatibilidad electromagnética

Descarga de aire

8 kV (según IEC/EN 61000-4-2)

Impulso de ráfaga

Principal: 2 kV, 5 kHz PC 1 (según IEC/EN 61000-4-4)
Control: 1 kV, 5 kHz PC 1 (según IEC/EN 61000-4-4)

Descarga de contacto

4 kV (según IEC/EN 61000-4-2)

Campos electromagnéticos

10 V/m, 80 – 1000 MHz y 1,4 – 2,0 GHz, PC 1
3 V/m, 2,0 – 2,7 GHz, PC 1

Inmunidad a la interferencia conducida por línea

10 V/m, 0,15 – 80 MHz, PC 1 (según IEC/EN 61000-4-6)

Clase de interferencia de radio

Clase A

Capacidades de la terminal

Capacidad del terminal (flexible con virola)

Principal: 1 x 1-4 mm², 2 x 1-4 mm²
Control: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²

Capacidad del terminal (sólida)

Principal: 1 x 2,5-6 mm², 2 x 2,5-6 mm²
Control: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²

Capacidad del terminal (AWG sólido/trenzado)

Principal: 1 x 14-10, 2 x 14-10
Control: 1 x 18-12, 2 x 18-12

Capacidad de la terminal (varada)

Principal: 1 x 2,5-6 mm², 2 x 2,5-6 mm²
Control: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²

Apriete

Principal: 2,4 Nm (21,2 lb-in)
Control: 0,5 Nm (4,4 lb-in)

Tamaño del destornillador

Principal: Pozidriv 2
Control: Pozidriv 1

Clasificación eléctrica

Tensión de funcionamiento – máx.

660 V

Tensión de funcionamiento – mín.

42 V

Corriente nominal de funcionamiento (Ie) en AC-1

0 A

Corriente nominal de funcionamiento (Ie) en AC-3

0 A

Corriente nominal de funcionamiento (Ie) en AC-51

50 A

Corriente nominal de funcionamiento (Ie) a AC-53A

15 A

Corriente nominal de funcionamiento (Ie) en AC-53B

0 A

Tensión nominal de funcionamiento (Ue) en CA – min

42 V

Tensión nominal de funcionamiento (Ue) en CA – máx.

660 V

Circuito de control

Tiempo de retardo

1/2 período

Tiempo de abandono

< 1/2 período

Voltaje de caída

1,2 V CC

Corriente de entrada

< 12 mA

Tensión de captación

3,5 V CC

Tensión nominal de alimentación de control (Us) a CA, 50 Hz – min

0 V

Tensión nominal de alimentación de control (Us) a CA, 50 Hz – máx.

0 V

Tensión nominal de alimentación de control (Us) a CA, 60 Hz – min

0 V

Tensión nominal de alimentación de control (Us) a CA, 60 Hz – máx.

0 V

Tensión nominal de alimentación de control (Us) en CC – min

4 V

Tensión nominal de alimentación de control (Us) en CC – máx.

32 V

Verificación del diseño

Disipación de calor del equipo, Pvid dependiente de la corriente

56 W

Disipación de calor por polo, Pvid dependiente de corriente

56 W

Corriente nominal de funcionamiento para disipación de calor especificada (entrada)

50 A

Disipación de calor estático, PVS no dependientes de corriente

0 W

10.2.2 Resistencia a la corrosión

Cumple con los requisitos del estándar del producto.

10.2.3.1 Verificación de la estabilidad térmica de los recintos

Cumple con los requisitos del estándar del producto.

10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal

Cumple con los requisitos del estándar del producto.

10.2.3.3 Resistir. de insulina. mat. al calor/fuego anormal por elección interna. Efectos

Cumple con los requisitos del estándar del producto.

10.2.4 Resistencia a la radiación ultra-violeta (UV)

Consultar

10.2.5 Elevación

No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.

10.2.6 Impacto mecánico

No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.

10.2.7 Inscripciones

Cumple con los requisitos del estándar del producto.

10.3 Grado de protección de los conjuntos

No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.

10.4 Distancias de distancias de distancias de distancias y crepías

Cumple con los requisitos del estándar del producto.

10.5 Protección contra descargas eléctricas

No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.

10.6 Incorporación de dispositivos y componentes de conmutación

No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.

10.7 Circuitos eléctricos internos y conexiones

Es responsabilidad del constructor del panel.

10.8 Conexiones para conductores externos

Es responsabilidad del constructor del panel.

10.9.2 Resistencia eléctrica de frecuencia de potencia

Es responsabilidad del constructor del panel.

10.9.3 Tensión de soporte de impulso

Es responsabilidad del constructor del panel.

10.9.4 Prueba de cerramientos hechos de material aislante

Es responsabilidad del constructor del panel.

10.10 Aumento de temperatura

El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.

10.11 Clasificación de cortocircuitos

Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.

10.12 Compatibilidad electromagnética

Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.

10.13 Función mecánica

El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).

Relés (EG000019) / Relé de estado sólido (EC002055)

Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de interruptores de baja tensión / Contactor (BT) / Relé de estado sólido (ecl@ss13-27-37-10-14 [ACN970016])

Tipo de conexión eléctrica

Conexión de tornillo

Completo con enchufe

No

Con abrazaderas desmontables

No

Versión modular

No

Con indicación LED

Sí

Tensión nominal de alimentación de control AC 50 Hz

0 – 0 V

Tensión nominal de alimentación de control AC 60 Hz

0 – 0 V

Tensión nominal de alimentación de control CC

4 – 32 V

Tipo de voltaje para el accionamiento

DC

Número de fases

1

modelo

Otro

Tipo de función de interruptor

Conmutación en paso por cero

Sí

Tipo de voltaje (voltaje de funcionamiento)

corriente alterna

Tensión de funcionamiento AC 50 Hz

42 – 600 V

Tensión de funcionamiento AC 60 Hz

42 – 600 V

Tensión de funcionamiento CC

0 – 0 V

Corriente nominal de funcionamiento Ie en AC-1

0 A

Corriente nominal de funcionamiento Ie en AC-3

0 A

Corriente nominal de funcionamiento Ie en AC-51

50 A

Corriente nominal de funcionamiento Ie en AC-53a

15 A

Corriente nominal de funcionamiento Ie en AC-53b

0 A

Grado de protección (P.I.)

IP20

Categoría de tecnología de relés según IEC 61810-7

Ancho

44,8 milímetros

altura

58,2 mm

profundidad

28,8 milímetros
