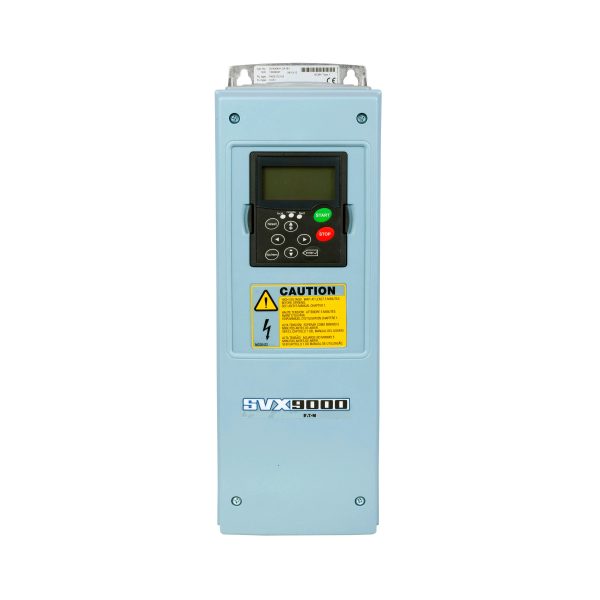

SVX007A1-2A1B1 125718 EATON ELECTRIC Convertidor de frecuencia 31 A 7.5 kW IP21 230 V AC Filtro EMC clase C2..

SVX007A1-2A1B1 125718 EATON ELECTRIC Convertidor de frecuencia 31 A 7.5 kW IP21 230 V AC Filtro EMC clase C2..

En stock
Marca:
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

Convertidor de frecuencia; 31 A; 7.5 kW; IP21; 230 V AC; Filtro EMC clase C2; Transistor de frenado

Código: 125718 Categoría:

Descripción

SVX FreqD 5.5 kW 230 V IP21

Programa de entrega

Gama de productos
Unidades de frecuencia Variable
Parte del grupo de referencia (por ejemplo, DIL)
SVX
Tensión nominal [Ue]
230 V CA, 3-fase
240 V CA, 3-fase
Tensión de salida Ve[UDos]
230 V CA, 3-fase
240 V CA, 3-fase
Tensión de red (50/60Hz) [ULN]
208 (-15%) – 240 (+10%) V
Corriente de operación nominal [Ie]
En el 150% de sobrecarga [Ie]
25 Un
En el 110% de sobrecarga [Ie]
Treinta y uno
Asignado potencia del motor
Nota
Para motores de CA interna y externa de ventilación con 50 Hz / 60 Hz
Nota
La sobrecarga de ciclo para 60 s cada 600 s
Nota
a 230 V, 50 Hz
150 % De Sobrecarga [P]
5.5 kW
110 % De Sobrecarga [P]
7.5 kW
150 % De Sobrecarga [IM]
19.6
110 % De Sobrecarga [IM]
26.4 Un
Nota
a 230 V, 60 Hz
150 % De Sobrecarga [P]
7.5 HP
110 % De Sobrecarga [P]
10 HP
150 % De Sobrecarga [IM]
22 Un
110 % De Sobrecarga [IM]
28 Un
Grado de Protección
IP21
Conexión al bus de campo (opcional)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Equipado con
Supresión de interferencias de Radio del filtro
Freno chopper
Pantalla OLED
Tamaño de fotograma
FR5
Conexión SmartWire-DT
no

Datos técnicos

General
Normas
Requisitos generales: IEC/EN 61800-2
EMV requisitos: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Certificaciones
CE, UL, cUL, RCM
Aprobaciones
DNV
La calidad de la producción
RoHS, ISO 9001
Climáticas de corrección [ρw]
< 95% de humedad relativa, sin condensación, sin corrosión, sin goteo de agua %
Temperatura ambienteTemperatura ambiente de operación min.
-10 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+50 °C
Temperatura ambienteoperación (110 % de sobrecarga) [ϑ]
-10 – +40 °C
Temperatura ambienteAlmacenamiento [ϑ]
-40 – +70 °C
Nivel de interferencia de RadioInterferencias de Radio de clase (EMC)
C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Nivel de interferencia de RadioMedio ambiente (EMC)
1º y 2º de ambientes según EN 61800-3
Posición de montaje
Vertical
Altitud
0 – 1000 m sobre el nivel del mar
por encima de 1000 m con un 1% de reducción del rendimiento por cada 100 m
max. 3000 m m
Grado de Protección
IP21
Protección contra los contactos directos
BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Circuito principal
Suministro deTensión nominal [Ue]
230 V CA, 3-fase
240 V CA, 3-fase
Suministro deTensión de red (50/60Hz) [ULN]
208 (-15%) – 240 (+10%) V
Suministro deConfiguración del sistema
CA sistemas de alimentación con toma de tierra del centro de punto
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
45 a 66 (± 0%) Hz
Sección de potenciaLa función
La unidad de frecuencia Variable interna de enlace de CC y el inversor IGBT
Sección de potenciaTensión de salida Ve[UDos]
230 V CA, 3-fase
240 V CA, 3-fase
Sección de potenciaFrecuencia de salida [fDos]
0 – 50/60 (max. 320) Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
Diez
ajustable de 1 – 16 kHz
Sección de potenciaModo De Operación
U/f control
control vectorial sensorless (SLV)
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.01 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
25 Un
Sección de potenciaCorriente de operación nominalEn el 110% de sobrecarga [Ie]
Treinta y uno
Sección de potenciaEquipado con
Supresión de interferencias de Radio del filtro
Freno chopper
Pantalla OLED
Sección de potenciaTamaño de fotograma
FR5
Motor alimentadorNota
Para motores de CA interna y externa de ventilación con 50 Hz / 60 Hz
Motor alimentadorNota
La sobrecarga de ciclo para 60 s cada 600 s
Motor alimentadorNota
a 230 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
5.5 kW
Motor alimentador110 % De Sobrecarga [P]
7.5 kW
Motor alimentadorNota
a 230 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
7.5 HP
Motor alimentador110 % De Sobrecarga [P]
10 HP
Sección de Control de
El control externo de tensión [Uc]
24 V DC (máx. 250 mA) V
Tensión de referencia [Us]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, parametrizables, 0 – 10 V DC, 0/4 – 20 mA
Salidas analógicas
1, parametrizables, 0/4 – 20 mA
Entradas digitales
6, parametrizables, max. 30 V DC
Salidas digitales
1, parametrizables, 48 V DC/50 mA
Salidas de relé
2, parametrizables, N/S, 8 A (24 V DC) / 8 a (250 V AC) / 0,4 A (125 V DC)
Asignado de conmutación y los elementos de protección
Motor alimentadormotor choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LM3-035
Motor alimentadormotor choke110 % de sobrecarga (VT/IL, a 40 °C)
DX-LM3-035
Motor alimentadorFiltro senoidal150 % de sobrecarga (CT/IH a 50 °C)
DX-SIN3-032
Motor alimentadorFiltro senoidal110 % de sobrecarga (VT/IL, a 40 °C)
DX-SIN3-032

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-10 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
