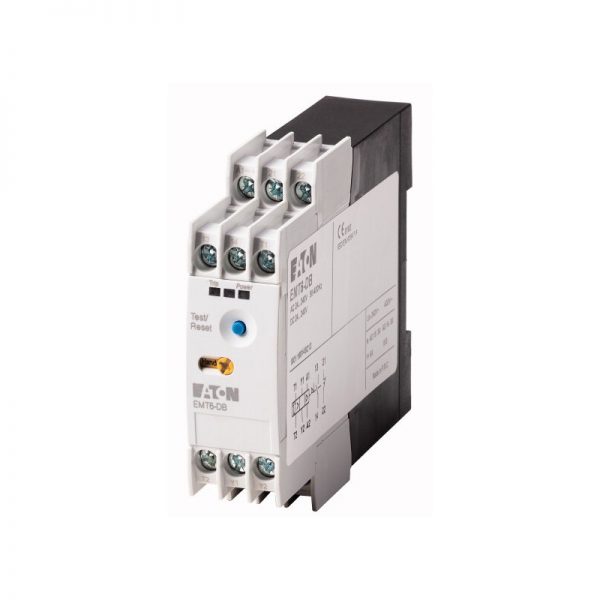

EMT6-DB 066167 EATON ELECTRIC Relé de sobrecarga Termistor 24-240 V 50/60 Hz/DC

EMT6-DB 066167 EATON ELECTRIC Relé de sobrecarga Termistor 24-240 V 50/60 Hz/DC

En stock
Marca: EATON – MOELLER
Disponibilidad:

Relé de sobrecarga Termistor; 24-240 V 50/60 Hz/DC

Código: 066167 Categoría:
Ver carrito

Descripción

Termistor de relé de sobrecarga para la protección de la máquina, 24-240V50/60HZ/DC
Termistor relés de sobrecarga para la protección de la máquina, el sistema de abastecimiento y de error de la pantalla LED, nominal tensión de mando 24-240V 50-60Hz, 24-240V DC convertible con/sin reenganche de bloqueo, manual o remoto de reinicio, botón de prueba, complemento de montaje

Programa de entrega

Gama de productos
EMT6 termistor relé de sobrecarga para la protección de la máquina
La función
Interruptor Selector con/sin restablecimiento manual
Manual o reajuste remoto
Botón de prueba
La red y el LED de fallo de la pantalla
Corriente de operación nominal [Ie]
AC-15240 V [Ie]
Tres
CA–14300 V [Ie]
Tres
CA–14400 V [Ie]
Tres
CA–14
Se aplica el valor de partida con la versión 001.
corriente térmica convencional [Ith]
6 Un
Nominal de la tensión de control [Us]
24 – 240 V 50 – 400 Hz
24 – 240 V DC V
Notas

Observar manual MN03407006Z-DE/ES.

Puede ser complemento montado en un sombrero de ferrocarril IEC/EN 60715.

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, EN 55011
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78; calor Húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 – +60 °C
Temperatura ambienteCerrado
– 25 – 45 °C
Temperatura ambienteAlmacenamiento
– 45 – 85 °C
Posición de montaje
Como se requiere
Peso
0.15 kg
Mecánica de la resistencia de choque de la mitad-sinusoidal de choque de 10 ms IEC 60068-2-27
10 g
Grado de Protección
IP20
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Aislamiento de seguridad según EN 61140entre los contactos
250 V AC
Aislamiento de seguridad según EN 61140entre los contactos y de la fuente de alimentación
250 V AC
Auxiliar y los circuitos de control
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Se aplica el valor de partida con la versión 001.
Categoría de sobretensión/grado de contaminación
III/3
Terminal de capacidades de los Auxiliares y de los circuitos de controlSólido
1 x (0.5 – 2.5)
2 x (0.5 – 1.5) mmDos
Terminal de capacidades de los Auxiliares y de los circuitos de controlFlexible con el casquillo
1 x (0.5 – 2.5)
2 x (0.5 – 1.5) mmDos
Terminal de capacidades de los Auxiliares y de los circuitos de controlSólido o trenzado
20 – 14 AWG
Terminal de tornillo
M3.5
Par de apriete
1.2 Nm
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
1 x 6 mm
Auxiliar del circuito de potencia
Tensión nominal de aislamiento [Uyo]
300 V
Tensión nominal de aislamiento [Uyo]
400 V
Se aplica el valor de partida con la versión 001.
Corriente de operación nominal [Ie]CA–14Hacer contacto300 V [Ie]
Tres
Corriente de operación nominal [Ie]CA–14Hacer contacto380 V 400 V 415 V [Ie]
Tres
Corriente de operación nominal [Ie]CA–14Hacer contacto
Se aplica el valor de partida con la versión 001.
Corriente de operación nominal [Ie]CA–14Rotura de contacto300 V [Ie]
Tres
Corriente de operación nominal [Ie]CA–14Rotura de contacto380 V 400 V 415 V [Ie]
Tres
Corriente de operación nominal [Ie]CA–14Rotura de contacto
Se aplica el valor de partida con la versión 001.
Corriente de operación nominal [Ie]AC-15Hacer contacto220 V 230 V 240 V [Ie]
Tres
Corriente de operación nominal [Ie]AC-15Hacer contacto300 V [Ie]
Uno
Corriente de operación nominal [Ie]AC-15Hacer contacto380 V 400 V 415 V [Ie]
Uno
Corriente de operación nominal [Ie]AC-15Hacer contacto
Se aplica el valor de partida con la versión 001.
Corriente de operación nominal [Ie]AC-15Rotura de contacto220 V 230 V 240 V [Ie]
Tres
Corriente de operación nominal [Ie]AC-15Rotura de contacto300 V [Ie]
Uno
Corriente de operación nominal [Ie]AC-15Rotura de contacto380 V 400 V 415 V [Ie]
Uno
Corriente de operación nominal [Ie]AC-15Rotura de contacto
Se aplica el valor de partida con la versión 001.
Max. corto-circuito del dispositivo de protecciónFusible [gG/gL]
6 Un
Circuito de Control
Tensión nominal de aislamiento [Uyo]
240 V
Tensión nominal [Ue]
240 V
Pick-up y drop-out valores
0.85 – 1.1 x Ue
El consumo de energíaCA
3.5 VA
El consumo de energíaDC
2 W
Viaje a aprox.
3600 Ω
La recuperación en aprox.
1600 Ω
Circuito del Sensor de
Circuito del Sensor de parámetros en la USy +20 °C:
max. La longitud del Cable del sensor de 250m (no aislados)
Total resistencia al frío ∑ RK≦ 1500 Ω
– RT1-T2(T1, T2 corto): IT1-T2= 1.9 mA
– RT1-T2(4 kΩ): UT1-T2= max. 3 V DC, MET1-T2= max. 0.8 mA
– RT1-T2(T1, T2 abierto): UT1-T2= 5.1 V DC tipo. (5.5 V DC máx.)
Compatibilidad electromagnética (EMC)
La descarga electrostática (ESD)estándar aplicado
IEC/EN 61000-4-2
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI)estándar aplicado
IEC/EN 61000-4-3
Los campos electromagnéticos (RFI)
80 – 1000 MHz: 10
1.4 – 2 GHz: 3
2.0 – 2.7 GHz: 1 V/m
Supresión de interferencia de Radio
EN 55011
Clase B
Ráfaga
Los cables de la fuente: 2
Los cables de señal: 1
de acuerdo a la norma IEC/EN 61000-4-4 kV
la potencia de los pulsos (Sobrecarga)
2 kV (simétrica)
4 kV (asimétrica)
de acuerdo a la norma IEC/EN 61000-4-5
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V

La verificación del diseño según la norma IEC/EN 61439

Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0.8 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C

Datos técnicos ETIM 7.0

Relés (EG000019) / monitoreo de la Temperatura del relé (EC001446)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / equipo de Monitoreo (de bajo voltaje interruptor de la tecnología) / Temperatura de equipo de monitoreo (ecl@ss10.0.1-27-37-18-10 [AKF104014])
Tipo de conexión eléctrica
Tornillo de conexión
Clasificados de control de la tensión de alimentación Us AC 50HZ
24 – 240 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
24 – 240 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
24 – 240 V
Voltaje tipo de accionamiento
AC/DC
Desmontable con abrazaderas
No
Número de circuitos de medición
Uno
Error de registro
No
Reseteo posible
Número de contactos contacto normalmente cerrado
Uno
Número de contactos contacto normalmente abierto
Uno
Número de contactos como de cambio de contacto
Cero
Temperatura rango de medición
0 – 0 °C
Rango de medición de resistencia
750 – 12000 Ohm
Ancho
23 mm
Altura
84 mm
Profundidad
104 mm

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; IEC/EN 60947-8; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP20, UL/CSA Tipo: –

Características

230U002
230U003

Dimensiones

230X009
2327DIM-22
Se aplica a la versión 001 y más
