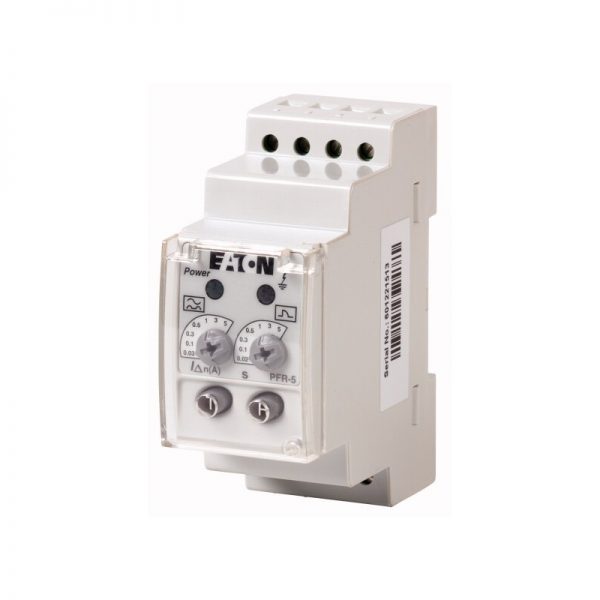

PFR-5 285557 0004365085 ELECTRIC Aparamenta Modular Industrial Xpole
Disponibilidad:
Aparamenta Modular Industrial Xpole
- Descripción
- Valoraciones (0)
Descripción
Entrega de programa
|
Nominal de las corrientes de falla
|
Yona de na | Un | 0.03, 0.1, 0.3, 0.5, 1, 3, 5 |
|
Descripción
|
Ajustable de la corriente de falla y el tiempo de retardo La corriente de falla de alerta temprana, haciendo parpadear el LED rojo Pulso-sensibilidad a la corriente Integrado contacto auxiliar (1 C/S) Anillo de tipo transformador debe también ser ordenados no UL/CSA aprobado |
||
|
Nominal de la tensión de control
|
Us | V | 230 V AC 50/60Hz |
| Notasna de naAjustable de la corriente de falla: 0.03, 0.1, 0.3, 0.5, 1, 3, 5 Un
Tiempo de retardo ajustable: 0.02, 0.1, 0.3, 0.5, 1, 3, 5 Un |
|||
Datos técnicos
| Eléctrica | |||
|
Normas
|
IEC/EN 60947-2, IEC 755, IEC 1008, IEC 1009 | ||
|
Sensibilidad
|
Impulso de corriente sensible, escriba Un | ||
|
Nominal de la tensión de control
|
Us | V AC | 230 ±20 % (50/60 Hz) |
|
Potencia del Motor
|
Pe | W | 3 |
|
Nominal de las corrientes de falla
|
Yona de na | Un | 0.03, 0.1, 0.3, 0.5, 1, 3, 5 |
|
Tiempo de retardo
|
tv | s | 0.02, 0.1, 0.3, 0.5, 1, 3, 5 |
|
Contactos de relé
|
1 contacto de conmutación integrada | ||
|
Tensión nominal del relé de contacto
|
V AC/DC | 250/100 | |
|
La corriente nominal del relé de contacto
|
Un | 6 | |
| Mecánica | |||
|
Estándar en la parte delantera de la dimensión
|
mm | 45 | |
|
La altura del recinto
|
mm | 85 | |
|
Dispositivo de ancho
|
mm | 45 | |
|
Montaje
|
La fijación de complemento, top-hat carril DIN 46277, IEC/EN 60715 | ||
|
Terminales superior e inferior
|
Caja de terminales | ||
|
Protección del Terminal
|
Los dedos y el dorso de la mano la prueba de BGV A2, VDE 106 parte 100 | ||
|
Terminal de capacidades
|
mm2 | 2 x 0.75 – 2.5 sólido, 2 x 0.75 – 1.5 flexible/con férulas | |
|
Capacidad de sellado
|
Botones de configuración | ||
| Temperatura ambiente | |||
|
La operación
|
°C | -10 – +50 | |
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
|
Datos técnicos para la verificación del diseño
|
|||
|
Temperatura ambiente de operación min.
|
°C | -10 | |
|
Ambiente de funcionamiento temperatura máx.
|
°C | 50 | |
|
IEC/EN 61439 de verificación de diseño
|
|||
|
10.2 Resistencia de los materiales y partes
|
|||
|
10.2.2 resistencia a la Corrosión
|
Cumple con la norma de producto. | ||
|
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
|
Cumple con la norma de producto. | ||
|
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
|
Cumple con la norma de producto. | ||
|
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
|
Cumple con la norma de producto. | ||
|
10.2.4 Resistencia a los ultra-violeta (UV)
|
Cumple con la norma de producto. | ||
|
10.2.5 de Elevación
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.2.6 impacto Mecánico
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.2.7 Inscripciones
|
Cumple con la norma de producto. | ||
|
10.3 Grado de protección de las ASAMBLEAS
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.4 Separaciones y distancias de fuga
|
Cumple con la norma de producto. | ||
|
10.5 Protección contra descargas eléctricas
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.6 la Incorporación de los dispositivos de maniobra y componentes
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.7 Interno de los circuitos eléctricos y las conexiones
|
Es el panel del generador de la responsabilidad. | ||
|
10.8 Conexiones para conductores externos
|
Es el panel del generador de la responsabilidad. | ||
|
10.9 propiedades de Aislamiento
|
|||
|
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
|
Es el panel del generador de la responsabilidad. | ||
|
10.9.3 tensión soportada de Impulso
|
Es el panel del generador de la responsabilidad. | ||
|
10.9.4 Pruebas de cajas de material aislante
|
Es el panel del generador de la responsabilidad. | ||
|
10.10 aumento de la Temperatura
|
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
|
10.11 clasificación de cortocircuito
|
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
|
10.12 compatibilidad Electromagnética
|
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
|
10.13 función Mecánica
|
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
Datos técnicos ETIM 6.0
| De baja tensión de componentes industriales (EG000017) / corriente Residual de liberación por el poder del disyuntor de circuito (EC001021) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de Falla de interruptor para el circuito de interruptores ecl@ss8.1-27-37-04-11 [AKF009010]) | |||
|
Clasificados de control de la tensión de alimentación Us AC 50HZ
|
V | 184 – 276 | |
|
Clasificados de control de la tensión de alimentación Us AC 60HZ
|
V | 184 – 276 | |
|
Clasificados de control de la tensión de alimentación con Nosotros en DC
|
V | 0 – 0 | |
|
Nominal de la corriente de falla
|
Un | 0.03 – 5 | |
|
Max. el poder sobre el tiempo de retardo
|
ms | 5000 | |
|
Retardo ajustable
|
Sí | ||
|
Max. nominal tensión de funcionamiento de la Ue
|
V | 276 | |
