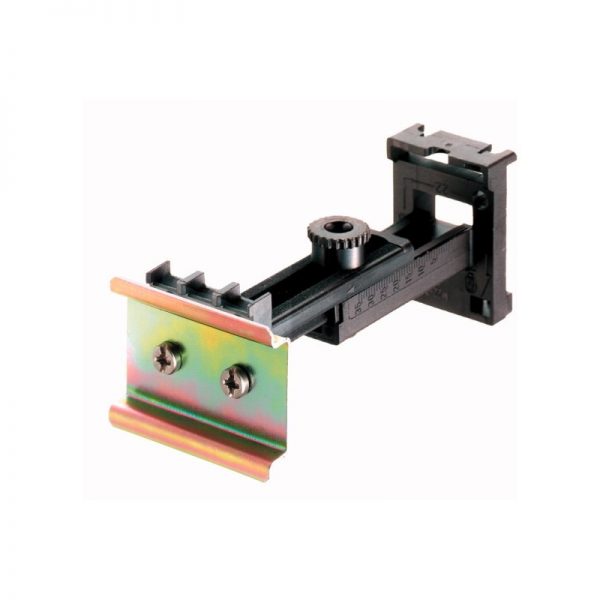

Adaptador Telescopico

Código: 226161 Categoría:

Descripción

Telescópica adaptadores
Telescopio adaptador para el ajuste de la profundidad de montaje con la parte trasera de montaje ajustable de 115-155 mm, con tornillo y complemento de las prótesis, con sombrero-rail IEC/EN 60715 ancho de 44 mm, para las celdas de peso max. 0,3 kg

Programa de entrega

Gama de productos
Relé de Control de easyRelay
Gama de productos
Accesorios
Accesorios
En General accesorios
La función básica de accesorios
Telescópica clip
Sola unidad/unidad Completa
Sola unidad
Ajustable sin escala, de tornillo y de fijación de complemento (top-hat ferrocarril IEC/EN 60715).
máximo de 10 x M22-TC soportes por gabinete, cinco de los cuales puede contener permanencia de los actuadores
No utilizar en conjunción con la emergencia de la desconexión de los actuadores.
Con 35 mm de sombrero de ferrocarril IEC/EN 60715
Infinitamente ajustable de 75 a 115 mm a través de escalas
La función
Para la equiparación de la profundidad de montaje de la parte trasera de montaje de los dispositivos en CI recintos, y en gabinetes de montaje profundidad de 115 155 mm
para el montaje de FÁCIL, FAZ, PKZ, DDI, etc. pesaje ≦ 0,3 kg
Ancho
44 mm
Para el uso con
easy200
easy500
easy700
easy800
MFD-CP8
EC4P
PKZM0
PKE
Conexión SmartWire-DT
no
Gama de productos
Accesorios
Accesorios
Telescópica adaptadores
Gama de productos
Plc Compacto
La función
Accesorios
Accesorios
Accesorios de montaje

Datos técnicos

General
Temperatura ambienteAbierto
-25 – +70 °C

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Accesorios para dispositivos de circuito de control (EC002024)
Tipo de accesorio eléctrico
Otros
Tipo de accesorio mecánico
Otros

Aprobaciones

Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA

Dimensiones

116X223
116X106
116X131
Botones pulsadores y luces indicadoras con M22-TC telescópica clip y M22-TCV extensión
① Top-hat rail a IEC/EN 60715
116X131
Botones pulsadores y luces indicadoras con M22-TC telescópica clip y M22-TCV extensión
① Top-hat rail a IEC/EN 60715
