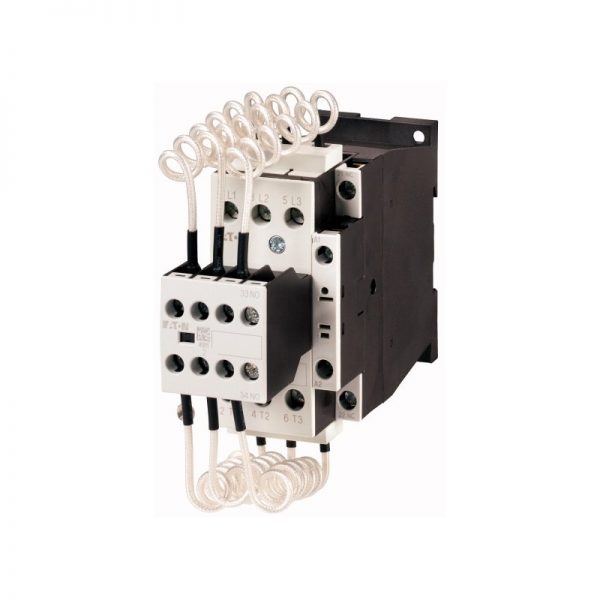

DILK20-11(190V50HZ,220V60HZ) 294008 XTCC020C11G ELECTRIC Contactor para condensador

DILK20-11(190V50HZ,220V60HZ) 294008 XTCC020C11G ELECTRIC Contactor para condensador

En stock
Marca: EATON – MOELLER
Disponibilidad:

Contactor para condensador; Conexión; tornillo; 3 polos; 20 KVar; 400 V; 190 V 50 Hz, 220 V 60 Hz

Código: 294008 Categoría:
Ver carrito

Descripción

De contactores para condensadores, con resistencias en serie, de 20 kVAr, 190 V 50 Hz, 220 V, 60 Hz
Para la conmutación en el centro de los sistemas de compensación con 180 veces los picos transitorios. Los condensadores son de pre-carga a través de los principios de-hacer contactos auxiliares y el cable incorporado de resistencias, lo que reduce la corriente de arranque.

Programa de entrega

Gama de productos
DILK Contactores para condensadores
Aplicación
Contactores para la corrección del factor de potencia
Descripción
con resistencias en serie
La potencia nominal de CA-6b tres-fase de condensadores, 50 – 60 Hz
Abierto230 V [P]
11 kVAr
Abierto400 V [P]
20 kVAr
Abierto525 V [P]
25 kVAr
Abierto690 V [P]
33.3 kVAr
Contacto secuencia
210S076
Accionamiento de tensión
190 V 50 Hz, 220 V, 60 Hz
Instrucciones
En el caso del grupo de compensación multi-etapa de bancos de condensadores están conectados a la red, según sea necesario. Las corrientes transitorias de hasta 180 × Ie podría flujo entre los condensadores.
Los condensadores son de pre-carga a través de los principios de-hacer contactos auxiliares y el cable incorporado de resistencias, reduciendo así la corriente de arranque. Los contactos principales, a continuación, cierre en un momento de forma diferida y traer la corriente continua. Debido a su especial contactos de los contactores para condensadores son de soldadura resistentes a la de los condensadores con la irrupción de los picos de corriente
Debido a su especial contactos de los contactores para condensadores son de soldadura resistentes a la de los condensadores con la irrupción de los picos de corriente de hasta 180 × le.

Datos técnicos

General
Normas
IEC/EN 60947
Temperatura ambienteAbierto
-25 – +60 °C
Temperatura ambienteCerrado
– 25 – 40 °C
Posición de montaje
210N017210N018
Grado de Protección
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
Peso de la unidad básicaAC operados
0.51 kg
Capacidad del Terminal de cable principalSólido
1 x (0.75 – 16) mmDos
Capacidad del Terminal de cable principalFlexible con el casquillo
1 x (0.75 – 16) mmDos
Capacidad del Terminal de cable principalCadena
1 x 16 mmDos
Capacidad del Terminal de cable principalSólido o trenzado
18 – 6 AWG
Capacidad del Terminal de cable principalConductor plano [Lamellenzahl x Breite x Dicke ]
– mm
La potencia nominal de CA-6b tres-fase de condensadores, 50 – 60 HzAbierto230 V [P]
11 kVAr
La potencia nominal de CA-6b tres-fase de condensadores, 50 – 60 HzAbierto400 V [P]
20 kVAr
La potencia nominal de CA-6b tres-fase de condensadores, 50 – 60 HzAbierto525 V [P]
25 kVAr
La potencia nominal de CA-6b tres-fase de condensadores, 50 – 60 HzAbierto690 V [P]
33.3 kVAr
Corriente de operación nominal yoede las tres fases de los condensadoresAbierto230 V [Ie]
Veintinueve
Corriente de operación nominal yoede las tres fases de los condensadoresAbierto400 V [Ie]
Veintinueve
Corriente de operación nominal yoede las tres fases de los condensadoresAbierto525 V [Ie]
Veintinueve
Corriente de operación nominal yoede las tres fases de los condensadoresAbierto690 V [Ie]
Veintinueve
Corriente de operación nominal yoede las tres fases de los condensadoresde las tres fases de los condensadores cerrado [Ie]230 V [Ie]
Veintiséis
Corriente de operación nominal yoede las tres fases de los condensadoresde las tres fases de los condensadores cerrado [Ie]400 V [Ie]
Veintiséis
Corriente de operación nominal yoede las tres fases de los condensadoresde las tres fases de los condensadores cerrado [Ie]525 V [Ie]
Veintiséis
Corriente de operación nominal yoede las tres fases de los condensadoresde las tres fases de los condensadores cerrado [Ie]690 V [Ie]
Veintiséis
Capacidad (i-valor de pico) sin amortiguación
180 x Ie
Vida útil de los componentes [Operaciones]
0.15 x 10Seis
Frecuencia de operación máximaMax. frecuencia de operación
120 operaciones/h
Imán de los sistemas de
Tolerancia de tensiónAC operados [Pick-up]
0.8 – 1.1 x Uc
Tolerancia de tensiónCaída de voltaje AC operados [abandono]
0.3 – 0.6 x Uc
El consumo de energía de la bobina en frío y 1.0 x US50 Hz [Pick-up]
58 VA
El consumo de energía de la bobina en frío y 1.0 x US50 Hz [Sellado]
7.6 VA
El consumo de energía de la bobina en frío y 1.0 x US50 Hz [Sellado]
2.1 W
El consumo de energía de la bobina en frío y 1.0 x US60 Hz [Pick-up]
71 VA
El consumo de energía de la bobina en frío y 1.0 x US60 Hz [Sellado]
9.3 VA
El consumo de energía de la bobina en frío y 1.0 x US60 Hz [Sellado]
2.1 W
Factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesAC operadosEl cierre de retraso
16 – 22 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesAC operadosRetardo de apertura
8 – 14 ms
Tiempo de arco
10 ms
Compatibilidad electromagnética (EMC)
Emite interferencias
según EN 60947-1
Inmunidad a interferencias
según EN 60947-1
Datos técnicos adicionales
como el contactar [DDI]
M25
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
A600
Contactos auxiliaresServicio De PilotoCC operada
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
10 Un
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
Uno
De Propósito Especial De CalificacionesLa Conmutación De Los Condensadores240V 60Hz 3phase
28 Un
De Propósito Especial De CalificacionesLa Conmutación De Los Condensadores240V 60Hz 3phase
12 kVar
De Propósito Especial De CalificacionesLa Conmutación De Los Condensadores480V 60Hz 3phase
28 Un
De Propósito Especial De CalificacionesLa Conmutación De Los Condensadores480V 60Hz 3phase
20 kVar
De Propósito Especial De CalificacionesLa Conmutación De Los Condensadores600 V 60 hz 3phase
28 Un
De Propósito Especial De CalificacionesLa Conmutación De Los Condensadores600 V 60 hz 3phase
30 kVar

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Veintinueve
La disipación de calor por polo, dependiente de la corriente [Pvid]
1.8 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
5.4 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2.1 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 6.0

De baja tensión de componentes industriales (EG000017) / Condensador de contactor (EC001079)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / Condensador de contactor (ecl@ss8.1-27-37-10-06 [AGZ569012])
Clasificados de control de la tensión de alimentación Us AC 50HZ
190 – 190 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
220 – 220 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 – 0 V
Voltaje tipo de accionamiento
CA
Número de contactos auxiliares como contacto normalmente abierto
Uno
Número de contactos auxiliares como contacto normalmente cerrado
Uno
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos principales como contacto normalmente abierto
Tres
Número de contactos normalmente cerrados como contacto principal
Cero
Nominal potencia ciega a 400 V, 50 Hz
20 kvar

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA – C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29096
UL Categoría de Control No.
NLDX
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Dimensiones

2110DIM-5
Contactores para condensadores con resistencias en serie
2100DIM-19
