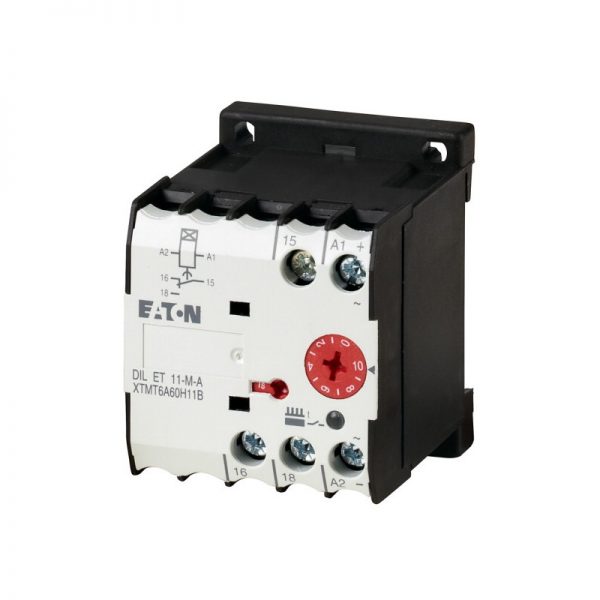

XTMT6A60H11B Relé Temporizador de Trabajo 24-240V
- Descripción
- Valoraciones (0)
Descripción
Entrega de programa
|
Gama de productos
|
DILET relés de temporización | ||
|
La función básica de
|
Temporizador de relés | ||
|
La función
|
En retrasada | ||
| Fija la función de temporización | |||
|
Número de contactos de conmutación
|
1 | ||
|
Rango de tiempo
|
0.05 s – 60 h | ||
|
Rango de tiempo
|
0.15 – 3 s 0.5 – 10 s 3 – 60 s u0.15 – 3 min 0.5 – 10 min 3 – 60 min 0.15 – 3 h 0.5 – 10 h 3 – 60 h |
||
|
Corriente de operación nominal
|
|||
|
AC-11
|
|||
|
230 V
|
Yoe | Un | 3 |
|
380 V 400 V 415 V
|
Yoe | Un | 3 |
|
AC-15
|
|||
|
220 V 230 V 240 V
|
Yoe | Un | 3 |
|
Rango de tensión de
|
ULN | V | 24 – 240 V CA, 50/60 Hz 24 – 240 V DC |
|
Ancho
|
mm | 45 | |
| Terminal de la marca de acuerdo a la norma EN 50042 | |||
| General | |||
|
Normas
|
La norma IEC/EN 61812 VDE 0435 |
||
|
La esperanza de vida, mecánica
|
|||
|
AC operados
|
Las operaciones de | x 106 | 30 |
|
CC operada
|
Las operaciones de | x 106 | 30 |
|
Climáticas de corrección
|
El calor húmedo, constante, IEC 60068-2-78 El calor húmedo, cíclico, IEC 60068-2-30 |
||
|
Temperatura ambiente
|
|||
|
Abierto
|
°C | -20 – +60 | |
|
Cerrado
|
°C | – 20 – + 45 | |
|
Posición de montaje
|
Como se requiere | ||
|
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)
|
|||
|
La mitad sinusoidal de choque, de 20 ms
|
g | ||
|
Hacer contacto
|
g | 4 | |
|
Grado de protección
|
|||
|
Terminales
|
IP20 | ||
|
Peso
|
kg | 0.09 | |
|
Terminal de capacidades
|
mm2 | ||
|
Sólido
|
mm2 | 1 x (0.75 – 2.5) 2 x (0.75 – 2.5) |
|
|
Flexible con el casquillo
|
mm2 | 1 x (0.75 – 1.5) 2 x (0.75 – 1.5) |
|
|
Sólido o trenzado
|
AWG | 1 x (18 – 14) | |
| Contactos | |||
|
Nominal soportada de impulso de voltaje
|
Uimp | V AC | 6000 |
|
Categoría de sobretensión/grado de contaminación
|
III/2 | ||
|
Tensión nominal de aislamiento
|
Uyo | V AC | 600 |
|
Voltaje de operación nominal
|
Ue | V AC | 440 |
|
Aislamiento de seguridad según EN 61140
|
|||
|
entre bobina y contactos auxiliares
|
V AC | 250 | |
|
entre los contactos auxiliares
|
V AC | 250 | |
|
La capacidad de fabricación de
|
|||
|
na de na
|
Un | 48 | |
|
AC-15 cos ϕ = 0.3 220 V
|
Un | 50 | |
|
DC-11 L/R 40 ms
|
x Ie | 1.1 | |
|
Capacidad de ruptura
|
|||
|
na de na
|
Un | 3 | |
|
na de na
|
Un | 3 | |
|
DC-11 L/R 40 ms
|
x Ie | 1.1 | |
|
Corriente de operación nominal
|
Yoe | Un | |
|
CA–14
|
|||
|
440 V
|
Yoe | Un | 3 |
|
AC-15
|
|||
|
220 V 230 V 240 V
|
Yoe | Un | 3 |
|
DC-11
|
|||
|
Nota
|
De decisiones y de la ruptura de las condiciones para DC13, constante de tiempo como se indica | ||
|
L/R máx. 15 ms
|
Un | ||
|
24 V
|
Yoe | Un | 1.5 |
|
L/R máx. 50 ms
|
Un | 1.2 | |
|
Conv. corriente térmica
|
Yoth | Un | 6 |
|
Clasificación de cortocircuito sin soldadura
|
|||
|
Nota
|
Cuando se alimentan directamente de la red o del transformador > 1000 VA | ||
|
Max. fusible, hacer contactos
|
Un gG/gL | 6 | |
|
Max. fusible, romper los contactos
|
Un gG/gL | 6 | |
| Imán de los sistemas de | |||
|
Voltaje de operación nominal
|
Ue | V | |
|
CA
|
24 – 240 | ||
|
DC
|
24 – 240 | ||
|
Tolerancia de tensión
|
x Uc | ||
|
Pick-up de voltaje
|
x Us | ||
|
Min. pick-up de voltaje de CA, operado
|
x Uc | 0.85 | |
|
Pick-up de voltaje de CA operado, max.
|
x Uc | 1.1 | |
|
Pick-up de voltaje DC operado, min.
|
x Uc | 0.7 | |
|
Max. pick-up, CC de operado
|
x Uc | 1.1 | |
|
El consumo de energía
|
|||
|
Pick-up AC
|
VA | 2 | |
|
Sellado de CA
|
VA | 2 | |
|
Pick-up DC
|
W | 1.8 | |
|
Sellado de DC
|
W | 1.8 | |
|
Factor del deber
|
% DF | 100 | |
|
Frecuencia de operación máxima
|
Ops/h | 4000 | |
|
Mínimo tiempo de comando
|
|||
|
CA
|
ms | 50 | |
|
DC
|
ms | 30 | |
|
Precisión de repetición (desviación)
|
% | ||
|
Datos técnicos para la verificación del diseño
|
|||
|
Corriente de operación nominal especificada en la disipación de calor
|
Yon | Un | 6 |
|
La disipación de calor por polo, dependiente de la corriente
|
Pvid | W | 0.9 |
|
Equipamiento de la disipación de calor, dependiente de la corriente
|
Pvid | W | 0 |
|
Estática de la disipación de calor, no dependiente de la corriente
|
Pvs | W | 1.8 |
|
La disipación de calor de la capacidad
|
Pdiss | W | 0 |
|
Temperatura ambiente de operación min.
|
°C | -20 | |
|
Ambiente de funcionamiento temperatura máx.
|
°C | 60 | |
|
IEC/EN 61439 de verificación de diseño
|
|||
|
10.2 Resistencia de los materiales y partes
|
|||
|
10.2.2 resistencia a la Corrosión
|
Cumple con la norma de producto. | ||
|
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
|
Cumple con la norma de producto. | ||
|
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
|
Cumple con la norma de producto. | ||
|
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
|
Cumple con la norma de producto. | ||
|
10.2.4 Resistencia a los ultra-violeta (UV)
|
Cumple con la norma de producto. | ||
|
10.2.5 de Elevación
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.2.6 impacto Mecánico
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.2.7 Inscripciones
|
Cumple con la norma de producto. | ||
|
10.3 Grado de protección de las ASAMBLEAS
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.4 Separaciones y distancias de fuga
|
Cumple con la norma de producto. | ||
|
10.5 Protección contra descargas eléctricas
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.6 la Incorporación de los dispositivos de maniobra y componentes
|
No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
|
10.7 Interno de los circuitos eléctricos y las conexiones
|
Es el panel del generador de la responsabilidad. | ||
|
10.8 Conexiones para conductores externos
|
Es el panel del generador de la responsabilidad. | ||
|
10.9 propiedades de Aislamiento
|
|||
|
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
|
Es el panel del generador de la responsabilidad. | ||
|
10.9.3 tensión soportada de Impulso
|
Es el panel del generador de la responsabilidad. | ||
|
10.9.4 Pruebas de cajas de material aislante
|
Es el panel del generador de la responsabilidad. | ||
|
10.10 aumento de la Temperatura
|
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
|
10.11 clasificación de cortocircuito
|
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
|
10.12 compatibilidad Electromagnética
|
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
|
10.13 función Mecánica
|
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. | ||
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
| Relés (EG000019) / Temporizador de relé (EC001439) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Relé y el zócalo / Temporizado relé (ecl@ss8.1-27-37-16-05 [AKF092010]) | |||
|
Tipo de conexión eléctrica
|
Tornillo de conexión | ||
|
Función de retardo en la energización
|
Sí | ||
|
Función de retardo de desactivación
|
No | ||
|
Función de contacto flotante en la energización
|
No | ||
|
Función de contacto flotante en la desactivación
|
No | ||
|
La función estrella-delta
|
No | ||
|
La función de pulso de la conformación de
|
No | ||
|
Función intermitente, comenzando con la pausa, tiempo fijo
|
No | ||
|
Función intermitente, comenzando con el pulso, tiempo fijo
|
No | ||
|
La función de reloj, comenzando con la pausa, la variable
|
No | ||
|
La función de reloj, comenzando con el pulso, la variable
|
No | ||
|
Con zócalo de
|
No | ||
|
Operación remota posible
|
No | ||
|
Apto sólo para control remoto
|
No | ||
|
Conectable en bloque de contactos auxiliares
|
No | ||
|
Clasificados de control de la tensión de alimentación Us AC 50HZ
|
V | 24 – 240 | |
|
Clasificados de control de la tensión de alimentación Us AC 60HZ
|
V | 24 – 240 | |
|
Clasificados de control de la tensión de alimentación con Nosotros en DC
|
V | 24 – 240 | |
|
Voltaje tipo de accionamiento
|
AC/DC | ||
|
Rango de tiempo
|
s | 0.05 – 216000 | |
|
Número de salidas, undelayed, contacto normalmente cerrado
|
0 | ||
|
Número de salidas, undelayed, contacto normalmente abierto
|
0 | ||
|
Número de salidas, undelayed, contacto conmutado
|
1 | ||
|
Número de salidas, con retraso, contacto normalmente cerrado
|
0 | ||
|
Número de salidas, con retraso, contacto normalmente abierto
|
0 | ||
|
Número de salidas, con retraso, cambio de contacto
|
1 | ||
|
Salidas, reversible retrasado/undelayed
|
Sí | ||
|
Con la salida de semiconductor.
|
No | ||
|
Ancho
|
mm | 60 | |
|
Altura
|
mm | 60 | |
|
Profundidad
|
mm | 47 | |
Aprobaciones
| Normas De Producto | IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA 22.2 Nº 14; marcado CE | ||
| UL File No. | E29184 | ||
| UL Categoría de Control No. | NKCR, NKCR7 | ||
| Archivo CSA No. | 12528 | ||
| CSA Clase No. | 3211-03 | ||
| América Del Norte Certificación | En la lista UL, certificación CSA | ||
| Grado de Protección | IEC: IP20, UL/CSA Tipo: – |
